Характеристики двигателя ваз 21083 карбюратор

Двигатель Ваз 21083 1,5л.
Двигатель 21083 технические характеристики

Годы выпуска – (1987 – 2004)
Материал блока цилиндров – чугун
Система питания – карбюратор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 71мм
Диаметр цилиндра – 82мм
Степень сжатия – 9,8
Объем двигателя 21083 – 1499 см. куб.
Мощность двигателя ваз 21083 – 73 л.с. /5600 об.мин
Крутящий момент – 106Нм/3600 об.мин
Топливо – АИ93
Расход топлива — город 7,9л. | трасса 7 л. | смешанн. 7,8 л/100 км
Расход масла – 50 г/1000 км
Масло в двигатель ВАЗ 21083:
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе 21083: 3.5 л.
При замене лить 3.2 л.

Ресурс двигателя 21083 :
1. По данным завода – 125 тыс. км
2. На практике – до 250 тыс. км

ТЮНИНГ
Потенциал – 180+ л.с.
Без потери ресурса – до 90 л.с.

Двигатель устанавливался на:
ВАЗ 21083
ВАЗ 21093
ВАЗ 21099
ВАЗ 2110
ВАЗ 21111

Двигатели 83 серии являются прародителем всех выпускаемых сегодня современных моторов Лада. 21083 впервые появился в производстве Волжского автозавода в 1987 году.

Этот силовой агрегат имел отличные показатели топливной экономичности и обеспечивал автомобилям завидную динамику. В последующем на базе этого силового агрегата были разработаны 1,5 литровые 16-ти клапанные инжекторные моторы, которые в настоящее время устанавливаются на автомобили Лада.

Технические характеристики

Технические характеристики 1,5 литрового двигателя ВАЗ 21083:

ПАРАМЕТР ЗНАЧЕНИЕ
Годы выпуска 1984 – 2004
Вес 127 кг
Материал блока цилиндров чугун
Система питания карбюратор
Тип рядный
Рабочий объем 1,5 л
Мощность 73 лошадиных сил на 5600 оборота
Количество цилиндров 4
Количество клапанов 2
Ход поршня 71
Диаметр цилиндра 82 мм
Степень сжатия 9.8
Крутящий момент, Нм/об.мин 106 Нм / 3600
Экологические нормы ЕВРО 2
Топливо Аи 93
Расход топлива 7,8 л/100 км в смешанном цикле
Масло 5W-30 — 15W40
Объем масла 3,5 литра
При замене лить 3,2 литра
Замена масла проводится, 12 тысяч км
Ресурс мотора
— по данным завода
— на практике
125+
200+

Двигатель ВАЗ 21083 устанавливается на ВАЗ: 21083, 21093, 21099, и .

Особенности

  • 1,5 литровый бензиновый двигатель оснащается ной системой питания и имеет два клапана на цилиндр. Силовой агрегат развивает мощность 73 лошадиных силы и при этом отличается великолепными показателями топливной экономичности. По трассе автомобиль с двигателем ВАЗ 21083 расходует в крейсерском режиме менее 7 литров бензина.
  • В то же время необходимо сказать, что этот силовой агрегат изначально разработан для использования на 93 бензине. А вот от использования низкооктанового топлива мы рекомендуем вам отказываться, так как это приводит к быстрому выходу из строя карбюратора и других систем автомобиля.
  • Верхнее расположение вала в двигателе ВАЗ 21083 позволило избавиться от вибраций и инерционных моментов в работе мотора. Этот силовой агрегат имеет минимальные вибрации, что позволяет повысить комфорт эксплуатации автомобиля.
  • Необходимо сказать, что двигатель ВАЗ 21083 оснащается ременным приводом , поэтому каждые 50 000 километров автовладельцу необходимо будет проводить сервисные работы по замене ремня и направляющих роликов.
  • По данным завода ресурс силового агрегата составляет 125 000 километров. На практике же при обеспечении должного ухода такие моторы смогут пройти без капитального ремонта больше 200 тысяч километров.
  • Из отличий этой серии моторов можем отметить увеличение диаметра поршня до 82 миллиметров, а также изменение выпускных клапанов, которые получили диаметр в 37 миллиметров.
  • Конструкция мотора была разработана таким образом, чтобы при обрыве ремня привода ГРМ клапана не соударялись с движущимися поршнями. Тем самым удается повысить надежность мотора и избавляет автовладельца от необходимости сложного капитального ремонта.
  • Сам двигатель выполнен из чугуна, что повышает показатели температурной устойчивости силового агрегата. Используемый сплав отличается прочностью, и при этом он имеет небольшой вес.

Недостатки

В то же время следует сказать, что этот силовой агрегат не лишён характерных недостатков. Из проблемных мест можем отметить масляный фильтр, через который достаточно часто появляется течь масла. В итоге мотор быстро теряет смазку, начинает работать всухую, и вскоре появляются серьезные проблемы.

Также не редкость выход из строя датчика распределителя и топливных насосов. Слабым местом является карбюратор, который на первых моделях устанавливался типа Солекс. Такая система питания не отличалась должной надежностью и часто выходила из строя. На более поздних моделях автомобиля проблемный узел был заменён.

Этот силовой агрегат отличается повышенными требованиями к качеству топливной смеси. Если первые модификации автомобилей ВАЗ могли спокойно работать на 76 бензине, то двигатели ВАЗ 21083 при попытках экономии на качестве топлива быстро выходили из строя. То же самое необходимо сказать и о качестве проводимого сервисного обслуживания.

Масло в двигателе рекомендовалось менять каждые 12-15 тысяч километров. Одновременно проводились работы по замеру компрессии, прочистке карбюратора и выполнялись другие сервисные мероприятия. Сборка двигателя ВАЗ 21083 продолжалась до 2004 года, когда на смену этому мотору пришли современные 16 клапанные модификации.

Неисправности

НЕИСПРАВНОСТИ ПРИЧИНЫ И РЕМОНТ
Появление неприятного стука в двигателе. Проблема может быть вызвана необходимостью регулировки зазора клапанов. Выполнять такую регулировку зазора рекомендуется каждые 50 000 километров.
Двигатель заметно троит. Необходимо замерить компрессию и при необходимости заменить прокладки и вкладыши.
Автомобиль не заводится после длительной стоянки. Проблема может быть в загрязненном карбюраторе или электронике. В данном случае ремонт заключается в диагностике автомобиля на СТО.
Существенное увеличение расхода топлива. Причиной подобного может быть загрязненный карбюратор или же неправильная работа системы питания.

Тюнинг

Существует несколько распространенных вариантов увеличения мощности двигателя ВАЗ 21083:

  1. Так например, возможна замена распредвала на спортивную модификацию. Одновременно устанавливаются облегченные шестерни, что позволяет довести мощность двигателя до 80 лошадиных сил. Подобный тюнинг двигателя ВАЗ при доработке впускного коллектора, ГБЦ и клапанов позволяет получить дополнительные 10 лошадиных сил мощности.
  2. Альтернативным вариантом тюнинга двигателя ВАЗ является установка компрессора. В данном случае рекомендуется заменить карбюраторную систему питания на инжектор и использовать небольшой по производительности компрессор. Мощность такого силового агрегата может составить 100-120 лошадиных сил. Помните лишь том, что такой тюнинг и сборка двигателя должна выполняться исключительно опытным специалистом, что и гарантирует работоспособность двигателя автомобиля.

Появившись в 1984 году на отечественном рынке, легендарная «восьмерка» сразу завоевала армию поклонников. Модель стала не только отличным семейным автомобилем, но и приобрела статус молодежного хетчбека. Долгое время машина стояла на вооружении многих спортивных клубов.

Модель сошла с конвейера только в 2003 году, спустя почти 20 лет после своего появления. За этот срок на машину устанавливали совершенно разные силовые агрегаты. Одним из них был двигатель ВАЗ 21083.

Движок специально создавали под поперечное расположение. Это объясняется передним приводом «восьмерки». До сих пор многие автолюбители интересуются особенностями работы двигателя, его недостатками и возможностями.

Технические характеристики

Благодаря малому весу хетчбека (915 кг) и небольшой длине (4006 мм) его можно было разогнать практически любым мотором своего времени. Двигатель 21083 имеет следующие технические характеристики:

  • объем -1,5 литра;
  • чугунные блокицилиндров;
  • рядный тип двигателя;
  • система питания представлена карбюратором;
  • ход поршня равен 71 мм;
  • мощность — 73 л.с.;
  • 4 цилиндра (по 2 клапана на каждый);

Для двигателя 21083 подходит топливо АИ93. Мотор расходует в городе 7,9 л, на трассе — 7 л. На каждую 1000 км расходуется 50 г масла. Заливать в мотор стоит такие масла:

Согласно заводским данным, ресурс агрегата составляет 125 тыс. км. В действительности он может достигать 250 тыс. км. Предшественником агрегата является мотор 1.3 л.

Читайте также:  Замена водяного насоса нива шевроле

Возможности двигателя достаточно широки. Без потери ресурса мотора можно повысить мощность до 90 л.с. Если «выжимать» из двигателя весь потенциал, мощность можно поднять до 180 л.с.Мотор 1,5 л имеет модификацию с инжектором. Работает такой агрегат в связке и 5-ступенчатой коробкой передач.

Мотор 1,5 линжектором обладает мощностью 78 л.с. при 5400 об/мин. Использование двигателя с непосредственным впрыском позволило поднять динамические характеристики машины, а также повысить экономичность. Кроме того, существенно снизилось количество вредных выбросов.

Особенности двигателя

ВАЗ 21083 (карбюратор) имеет несколько характерных черт, которые важно знать владельцу «восьмерки». Описание некоторых особенностей двигателя:

  1. Стоит отказаться от применения для данной модели низкооктанового топлива. Это негативно сказывается на работе карбюратора. Изначально мотор создавали для 93 бензина.
  2. Вад расположен сверху, что позволяет избавиться от инерционных моментов.
  3. Двигатель имеет ременной привод — автовладельцу стоит менять направляющие ролики и сам ремень через каждые 50 тыс. км.
  4. В этой серии агрегатов диаметр поршня был увеличен до 82 мм.
  5. Надежность мотора объясняется его конструкцией. Если обрывается приводной ремень, движущиеся поршни не соударяются с клапанами. Также это позволяет облегчить капитальный ремонт двигателя.

Кроме того, агрегат отличается небольшим весом и экономичностью. Такие особенности пришлись по вкусу многим отечественным автолюбителям. Инжектор обеспечивает более экономичный расход топлива, а также легкость запуска мотора в любых погодных условиях.

При забитом инжекторе возможно детонационное сгорание топливной смеси, что чревато повреждением двигателя.

Недостатки

Стоит обратить свое внимание и на несколько серьезных недостатков агрегата. К одним из проблемных мест относится масляный фильтр, который часто дает течь. Работа всухую негативно отражается на состоянии агрегата.

Частой неисправностью является неисправная работа датчика распределителя. Нередко выходят из строя топливные насосы. Карбюратор также является слабым местом агрегата. Особенно это касается первых моделей.

Качество топливной смеси для ДВС 21083 должно быть достаточно высоким. Если для первых модификаций машин ВАЗ можно было применять 76 бензин, то в случае с21083 он может быстро выйти из строя.

Тюнинг

Для автолюбителей, владеющих «восьмеркой» (карбюратор, инжектор), важно знать, на что способен тюнинговый силовой агрегат при должном оснащении. Оптимальным и простым способом форсировки мотора является замена распредвала на ОКБ Динамика. На выходе получится около 80 л.с.

Если к этому доработать впускной коллектор и ГБЦ, а также фрезеровку ГБЦ и клапаны, можно получить 85-90 л.с. Увеличение мощности в дальнейшем возможно при повышении объема мотора до 1,6 л. Это выполняется путем монтажа коленвала с ходом 74,8 мм. При этом можно получить все 95 л.с.

Если применять клапаны с большим диаметром, а также использовать облегченные тарелки клапанов, можно выжать из двигателя до 110 л.с. Такой тюнинг двигателя ВАЗ способен удовлетворить многих автовладельцев.

Также для повышения мощности агрегата можно установить компрессор. Лучше перейти на инжекторный впрыск. Однако и с карбюратором можно ставить компрессор. Повышать характеристики мощности без турбины можно и до 150 л.с., однако ресурс двигателя существенно сократится.

Кроме того, в городе машина будет вести себя слишком «агрессивно».Оптимальный вариант — установить 16-клапанный ГБЦ. Если использовать типичный городской набор (ресивер с выхлопом на 51 мм трубе, дроссельная заслонка 54 или 56 мм), можно запросто получить 105-110 л.с., при этом не теряя ресурса.

Некоторые автовладельцы ставят карбюратор от ВАЗ 21083 на УАЗ, чтобы снизить расход топлива. Однако такой вариант лучше не применять — расход практически не падает, а тяга уменьшается.

Ремонт

Выполнить ремонт двигателя ВАЗ 21083 своими руками достаточно просто. Главное — знать причину поломки. Многие владельцы автомобилей с известным двигателем на протяжении многих лет сталкивались с типичными неисправностями. Благодаря этому удалось выделить основные симптомы нарушенной работы двигателя и найти меры избавления от них:

  1. Неприятный стук — часто является причиной изменения зазора клапанов. Выполняется регулировка каждые 50 тыс. км.
  2. Мотор начинает троить. При таком симптоме стоит замерить компрессию.
  3. Машина не заводится, после продолжительной стоянки. Причина нередко кроется в электронике. Ремонтной мерой является диагностика автомобиля в СТО.
  4. Повысился расход топлива — часто такая неисправность становится результатом загрязнения карбюратора.

Ремонт двигателя ВАЗ 21083 в сервисных центрах выполняется достаточно просто в силу большой распространенности автомобиля в России.

1 — шкив привода генератора;
2 – масляный насос;
3 – ремень привода механизма газораспределения;
4 – зубчатый шкив насоса охлаждающей жидкости;
5 – передняя крышка привода механизма газораспределения;
6 – натяжной ролик;
7 – зубчатый шкив распределительного вала;
8 – задняя крышка привода распределительного вала;
9 – сальник распределительного вала;
10 – крышка головки блока цилиндров;
11 – распределительный вал;
12 – передняя крышка подшипников распределительного вала;
13 – толкатель;
14 – направляющая втулка клапана;
15 – сетка маслоотделителя системы вентиляции картера;
16 – выпускной клапан;
17 – впускной клапан;
18 – задняя крышка подшипников распределительного вала;
19 – топливный насос;
20 – корпус вспомогательных агрегатов;
21 – датчик-распределитель зажигания;
22 – отводящий патрубок рубашки охлаждения;
23 – головка блока цилиндров;
24 – свеча зажигания;
25 – шланг вентиляции картера;
26 – маховик;
27 – держатель заднего сальника коленчатого вала;
28 – задний сальник коленчатого вала;
29 – блок цилиндров;
30 – поддон картера;
31 – указатель уровня масла (масляный щуп);
32 – коленчатый вал;
33 – поршень;
34 – крышка шатуна;
35 – шатун;
36 – крышка коренного подшипника коленчатого вала;
37 – передний сальник коленчатого вала;
38 – зубчатый шкив коленчатого вала.

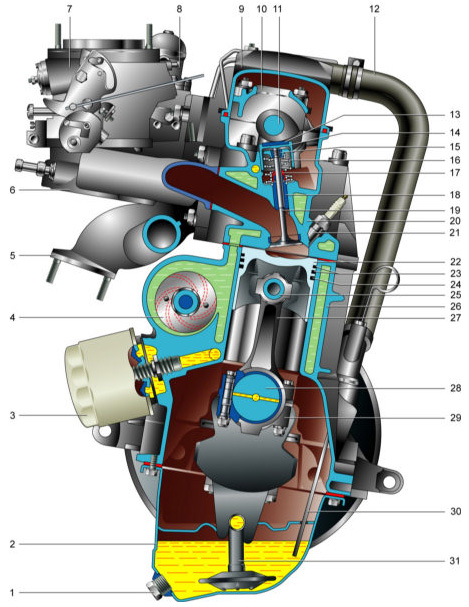

1 – пробка сливного отверстия поддона картера;
2 – поддон картера;
3 – масляный фильтр;
4 – насос охлаждающей жидкости;
5 – выпускной коллектор;
6 – впускной коллектор;
7 – карбюратор;
8 – топливный насос;
9 – крышка головки блока цилиндров;
10 – крышка подшипников распределительного вала;
11 – распределительный вал;
12 – шланг вентиляции картера;
13 – регулировочная шайба клапана;
14 – толкатель;
15 – сухари клапана;
16 – пружины клапана;
17 – маслоотражательный колпачок;
18 – направляющая втулка клапана;
19 – клапан;
20 – головка блока цилиндров;
21 – свеча зажигания;
22 – поршень;
23 – компрессионные поршневые кольца;
24 – маслосъемное кольцо;
25 – поршневой палец;
26 – блок цилиндров;
27 – шатун;
28 – коленчатый вал;
29 – крышка шатуна;
30 – указатель уровня масла;
31 – маслоприемник.

Бензиновый, четырехтактный, четырехцилиндровый, восьмиклапанный, рядный, с верхним расположением распределительного вала. Система питания — с карбюратором. Порядок работы цилиндров: 1–3–4–2, отсчет — от шкива коленчатого вала. Двигатель с коробкой передач и сцеплением образует силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах.

Справа (по ходу автомобиля) на двигателе расположены: приводы распределительного вала и насоса охлаждающей жидкости (зубчатым ремнем) и генератора (клиновым ремнем). Слева расположены: датчик-распределитель зажигания (трамблер), термостат, датчик температуры охлаждающей жидкости, стартер (на картере сцепления). Спереди: свечи и провода высокого напряжения, масляный щуп, шланг вентиляции картера, генератор (внизу справа). Сзади: впускной и выпускной коллекторы, масляный фильтр; а также бензонасос, карбюратор и корпус воздушного фильтра (в верхней части).

Двигатель -21083 стал основой для двигателя -2111, поэтому у них одинаковые блок цилиндров, коленчатый вал, головка блока цилиндров. Отличается шатунно-поршневая группа: в двигателе -21083 палец не со свободной посадкой и стопорными кольцами, как в двигателе -2111, а запрессован в верхнюю головку шатуна. При отсутствии шатунно-поршневой группы -21083 можно установить группу -2110.

Читайте также:  Как перевозить месячного ребенка в автомобиле

В этом случае заменяйте всю группу целиком: поршни, пальцы, шатуны, — использование деталей разных групп не допускается!

В двигателе -21083 устанавливается распределительный вал 21083 (в отличие от двигателя -2111, где могут также устанавливаться валы 2110 и 2111). В задней части вала расположен эксцентрик для привода топливного насоса, а в заднем торце имеется паз для соединения с датчиком-распределителем зажигания. Установка распределительного вала в двигателе -21083 не отличается от описанной для двигателя -2111. Порядок контроля деталей, их подбора и сборки двигателя также совпадает.

Системы питания, охлаждения, выпуска отработавших газов и зажигания описаны в соответствующих разделах.

Всё о двигателях 2108, 21083, 21081
Две статьи С. Гераськина, опубликованые
в журнале "За рулем" в 1995 году о двигателях
1100, 1300 и 1500 см для переднеприводных Самар.
Размещены без ремарок и значительных сокращений.
Близнецы — братья.
За рулем. N 3 1995г

Вот уже 10 лет выпускают в Тольятти ВАЗ-2108 и чуть меньше — модели -21083 и -21081. Пришло время "рассекретить" историю их появления и рассказать об особенностях конструкции — тем более, что реэкспортных "восемьдесят первых" становится у нас все больше. Слово специалисту ВАЗа С. ГЕРАСЬКИНУ.
В конце далеких уже 70-х годов было принято решение о создании нового (после "Жигулей") семейства автомобилей ВАЗ. В Управлении главного конструктора разработали техническое задание (ТЗ), проанализировав зарубежные образцы ("Мазду-323", "Фольксваген-Гольф". "Ситроен-Визу" и др.). Вот что определили конструкторы: автомобиль должен иметь привод на передние колеса, подвеску "качающаяся свеча". двигатель рабочим объемом 1300 см*3 меньших по сравнению с существующим размеров, коэффициент лобового сопротивления (Сх) ниже 0.4. Поскольку для ВАЗа все принятые к исполнению идеи были новыми, решили привлечь фирму "Порше" в качестве консультанта.
Базовой (и единственной) моделью контракта был ВАЗ-2108 с двигателем объмом 1300 см*3 и пятиступенчатой коробкой передач. Для разработки других модификаций завод не получил тогда денег от министерства. Но в планах они (не деньги, а модификации) были.
Примерно через год на ВАЗе занялись мотором -21083 (1500 см), а еще примерно через полгода-21081 (1100 см). Почему именно двигатель рабочим объемом 1300 см стал базовым? Из компоновочных расчетов и анализа автомобильного рынка было сделано заключение, что для автомобиля такого класса, массы, назначения будет достаточно мощности 60-62 л. с. Отсюда рассчитали литраж мотора.
Затем разработали мотор -21083. использовав тот же блок цилиндров. Этот двигатель рождался трудно, потому что почти ничего нельзя было изменить: расстояние между осями цилиндров было задано размерами блока, материалы -те же и т.д. Иными словами, требовалось сделать конфетку из подручного материала. А проблем. присущих только этому мотору, было достаточно: не выдерживая нагрузок, трещал блок: задирался поршень и клинил поршневой палец по причине тепловой нагруженности (ведь протоков между цилиндрами для охлаждающей жидкости нет). И еще целый букет: питтинг на вкладышах и растрескивание выпускного коллектора, продавливание привалочной плоскости головки и смятие бобышек. Но в процессе доводки мотор удалось подтянуть до необходимой надежности, хотя мощностные характеристики пришлось снизить. Тем не менее, двигатель остался самым чувствительным к малейшим отклонениям от требований документации, будь то качество материалов или обработка деталей.
Мощность полуторалитрового двигателя примерно на 6 л. с. больше. Но она определяет главным образом максимальную скорость. Для разгона и удобства маневра значительно важнее другой показатель — максимальный крутящий момент. Вот здесь двигатель "1500" дает ощутимый перевес. Правда, не обошлось без ложки дегтя: максимальному крутящему моменту соответствуют слишком высокие обороты. Теперешний начальник отдела доводки двигателей НТЦ П. Бывшев в свое время доказывал, что такой момент двигатель должен выдавать при 2500 об/мин. Тогда подбором передаточных чисел коробки передач можно было бы добиться выполнения всех показателей ТЗ по этому автомобилю, одновременно значительно снизив расход топлива, шум и токсичность. Ныне этот вариант реализован на двигателе с впрыском.
У двигателя -21081 совсем иная история. Он был включен в гамму разрабатываемых двигателей по запросу отдела экспорта, так как во многих странах (Бельгия. Греция. Португалия) налог на машину определяется по литражу ее мотора. В других странах эти автомобили привлекают заказчиков низкой контрактной стоимостью. К нам они попадают уже "оттуда" — на внутренний рынок завод их не поставлял. Автомобиль с этим мотором ведет себя довольно вяло: к тому же. чтобы удовлетворить нормам токсичности в Европе, его пришлось "зажать" по регулировке. Но. скажем, для пожилых людей, покупающих машины исключительно по соотношению "цена — объем салона", он предоставляет определенные преимущества. И все же большим спросом мотор не пользовался
Двигатель "1100" не особенно удобен для производства: довольно много отличий от базового мотора (о них ниже). В то же время он получился наименее нагруженным и поэтому "прощает" даже значительные отклонения по материалу и изготовлению. Вот такова история.
А теперь о том. что изменено в модификациях мотора -2108.
В двигателе -21081 уменьшен ход поршня и за счет этого сокращен рабочий объем.
Блок цилиндров ниже на 5.6 мм: остальные размеры не изменились, да и в технологии ремонта ничего нового.
Коленчатый вал: на 5.2 мм уменьшено расстояние между осями шатунных и коренных шеек. "Вычислить" вал поможет расположение смазочных отверстий на шатунных шейках — на валах -2108 и -21081 они смещены от оси шейки в противоположные стороны .
Головка цилиндров та же самая. Кстати. если вы купили для своей "восьмерки" новую головку и обнаружили на ней маркировку "21081". не расстраивайтесь — так и должно быть, эта деталь считается "родной" для двух моторов. Единственное различие — в расположении шпильки для натяжного ролика зубчатого ремня. В головке выполнены два резьбовых отверстия и в зависимости от типа двигателя — объемом 1.1 или 1.3 л- под шпильку используют одно или другое. Перенос натяжного ролика позволил на моторах с различными межосевыми расстояниями шкивов распределительного и коленчатого валов использовать один и тот же зубчатый ремень.
Распредвал — оригинальный, с иным расположением кулачков, что связано с изменением фаз газораспределения на двигателе с "низким" блоком.
Карбюратор модели -21081 отличается тарировочными параметрами — сечением топливных жиклеров и пусковыми зазорами. В цепом идентичен "восьмерочному", способы его регулировок. разборки и сборки остались прежними.
В системе выпуска отработавших газов отсутствуют привычные "штаны" — приемная труба одинарная, а выпускной коллектор выполнен с одним выходным отверстием. Соответственно под приемную трубу сделаны кронштейн и зажим крепления к блоку.
В системе зажигания устанавливают датчик-распределитель с иными характеристиками центробежного и вакуумного регуляторов опережения зажигания. Внешне этот прибор можно узнать по метке красного цвета на крышке вакуумного регулятора Изменился начальный угол опережения зажигания что необходимо помнить при регулировке. Одно деление шкалы в люке картера сцепления соответствует 1 градусу поворота коленвала. поэтому в луче стробоскопа метка на маховике должна на 5-6 делений не доходить до средней метки шкалы. Напомним, что на двигателе -2108 метка не доходит до середины шкалы на одно деление.
Вот. пожалуй, и все отличия двигателя -21081.
Посмотрим теперь на полуторалитровый мотор -21083.
Здесь конструкторы пошли другим путем, а именно: достигли большего рабочего объема, чем на -2108. увеличив диаметр цилиндров. Понятно. что появились отличия в устройстве и ремонте блока цилиндров, поршней, головки цилиндров и карбюратора.
Блок по конструкции такой же, изменились лишь размеры (в том числе и ремонтные!) цилиндров и… цвет. "Восемьдесят третий" блок легко узнать — приятный синий колер отличает его от серых "собратьев".
Поршни увеличились в диаметре и приобрели проточки на днище, которые не позволят клапанам удариться о поршень при обрыве зубчатого ремня. На большой поршень нужны и большие поршневые кольца, и иные пальцы (от ВАЗ-2101) — не забывайте это при покупке запчастей!
В головке цилиндров увеличены диаметры впускных клапанов (с 35 до 37 мм), седел и впускных каналов. Прокладка головки — с увеличенными диаметрами отверстий под цилиндры.
Конструкция карбюратора не претерпела изменений, но другими стали проходные сечения и тарировочные данные, в том числе пусковые зазоры.
В системе зажигания все приборы остались прежними (если не применяется микропроцессорная система управления двигателем с двумя катушками зажигания и прочими хитростями). Новый начальный угол опережения зажигания требует небольшой корректировки действий при регулировке со стробоскопом: метка на маховике не должна доходить до среднего деления шкалы в люке картера сцепления на 3-5 делений (почему — см. выше).
Остальные детали двигателя — "восьмерочные", останавливаться на них не будем; а если вас одолели сомнения при выборе запчастей, обращайте внимание на их маркировку — первые несколько цифр указывают модель двигателя.
Надеемся, эта статья поможет вам и в выборе. и в обслуживании, и в ремонте "Самары", а на автомобильных "развалах" — в поисках необходимых запчастей.
"1500" против"1300"
За рулем N 7 1995г.
В третьем номере журнала за этот год в статье "Близнецы-братья" специалист ВАЗа С. ГЕРАСЬКИН рассказал об особенностях семейства двигателей ВАЗ-2108 объемом 1100, 1300 и 1500 см*3. Сегодня он продолжает эту тему.
В предыдущем материале я коснулся истории создания двигателя ВАЗ-21083 (1500 см). Некоторые читатели сделали неверные выводы, что этот двигатель менее надежен, чем 1300 и 1100. На самом деле это не так, хотя полуторалитровый требует выверенной и стабильной технологии производства, большего внимания при обслуживании и ремонте. Постараюсь объяснить, почему.
Вначале замечу, что двигатели семейства ВАЗ-2108, как говорят, на порядок лучше, чем любые другие моторы отечественных легковых автомобилей. Такое утверждение основано на анализе их конструкции и характеристик. Разумеется, наши моторы прошли весь цикл необходимых (предусмотренных ГОСТами и заводскими методиками ВАЗа) испытаний. А конструкция двигателей и всех деталей отвечает требованиям, которые заложены в техническом задании и нормативных документах. Но нередко появляются причины производственно-технологические, снабженческо-политические и другие, которые нарушают соответствие этим требованиям. Такие перемены можно назвать эмоциональными отклонениями. Непрерывное, массовое производство (на ВАЗе оно еще сохранилось) требует ритмичных поставок комплектующих, сырья, материалов. Держать ритм, а тем паче в нынешней России, очень трудно. Потому иные ‘рационализаторы" пробуют изготовлять детали из несоответствующего чертежам материала. Хотя причины таких отступлений могут быть самые разнообразные — снижение энергоемкости, трудозатрат, времени и т. п.
Бесправный отечественный автолюбитель с этим бороться не может. Хотя чувствует, что двигатель (автомобиль) ведет себя не лучшим образом. А для завода такие просчеты, что для слона дробинка — он большой, его не убудет. Тогда-то эмоциональные термины "менее" или "более" обретают материальное воплощение. Об этом подробнее.
Блок цилиндров. В предыдущей статье мы говорили, что блоки цилиндров двигателей -21083 и -2108 по габаритным размерам и расстояниям между осями цилиндров (89 мм) одинаковы. Диаметр цилиндра двигателя ВАЗ-21083 — 82 мм, ВАЗ-21 08 — 76 мм. Толщина стенок цилиндра по расчетам (чертежам) не менее 4,5 мм.
И неспециалисту понятно — цилиндры желательно омывать охлаждающей жидкостью со всех сторон: лучше отводится тепло, равномернее температурные деформации, меньше напряжений. А отсюда все .производные — большие надежность и долговечность, меньшая требовательность к отклонениям от чертежей. Последний фактор для российских условий существен.
В блоке ВАЗ-2108 (1300 см) толщина перемычки между цилиндрами 13 мм (89-76-13). Ширина водяного канала (протоки) между ними соответственно 4 мм. У ВАЗ-21083 (1500 см) перемычка всего 7 мм (89-82-7). Поэтому между цилиндрами (в плоскости осей цилиндров) нет протоков — стенки здесь не омываются охлаждающей жидкостью. При такой конструкции температурный режим блока и цилиндро-поршневой группы двигателя ВАЗ-21083, конечно, более напряженный, чем ВАЗ-2108. А это требует обязательного соблюдения жестких условий изготовления поршней, колец и пальцев. Повышенная теплонапряженность блока у полуторалитрового мотора быстро выявит любые отклонения от заданных размеров этих движущихся в цилиндре деталей. И конечно, не простит иных огрехов производства: не выбитый до конца литьевой песок из блока, заусенцы или забоины на поршне из-за небрежной транспортировки, смещение поршневого пальца, заниженный диаметр юбки поршня. Все это, повторю, ускорит выход двигателя из строя. Чего не скажешь о моторе ВАЗ-2108 — он с подобными отклонениями может спокойно отработать свой моторесурс -125 000 километров.
И еще. Цилиндры двигателей ВАЗ-2108 связаны между собой вверху достаточно мощной "плитой’ толщиной 12 мм. При затяжке головки блока цилиндры "искривляются" и плита передает усилие от одного цилиндра к другому, мешая каждому в отдельности четко сохранить цилиндрическую форму.
Вот почему полуторалитровый мотор требует деталей только "в допуске", точной технологии их обработки и сборки. Кстати, спортсмены убирают эти связи между цилиндрами ("распускают" плиту) и тем предупреждают возможные дефекты.
Головка блока цилиндров и прокладка. Для головки очень важно применить сплав точно определенного состава. Дело в том, что в него добавляют немного вторичного алюминия. Если его больше, чем допустимо, жесткость головки намного снижается. В процессе изготовления за этим приходится следить особенно строго.
В ходе доводки полуторалитрового мотора для увеличения запаса прочности (защита на случай отклонений по материалу и технологии) была изменена конфигурация бобышек головки под винты ее крепления. Такая форма не позволяет бобышкам трескаться даже при серьезных отклонениях (в худшую сторону, конечно) структуры материала.
Открытый свод камеры сгорания головки -21083 больше, чем на -2108, а потому он воспринимает и большее усилие от газов. Если добавка вторичного алюминия в головке превышает норму, то через 60-90 тысяч километров пробега непременно раскроется стык между головкой и цилиндрами — как правило, в самом узком (где нет протоков для воды) и теплонапряженном месте, между вторым и третьим цилиндрами.
А дальше все пойдет по типовой схеме: искривление привалочной плоскости головки, прогар прокладки, быстрый износ или разрушение седел и направляющих втулок клапанов.
Прокладка — деталь тонкая. Ее задача не только уплотнять стык между головкой и блоком, но и компенсировать тепловые деформации, возникающие в соединении при работе мотора. Поскольку у полуторалитрового двигателя они проявляются в большей степени, то и требования к прокладке (материалу, размерам, качеству изготовления) более жесткие, чем для мотора 1300.
Поэтому никогда не используйте вновь работавшую прокладку, а покупая новую, внимательно приглядитесь к ней. Возникли сомнения в качестве — не берите. На Егорьевском заводе, где делают прокладки для двигателей ВАЗ-2108, иногда допускают отступления от требований чертежа.
Замечу, что положение свечи в головке ВАЗ-21083 не изменилось. Из-за большего диаметра цилиндра фронт пламени дольше идет до крайних мест камеры сгорания. Поэтому стойкость к возникновению детонации в двигателе -21083 ниже, чем в -2108. Если водитель не прислушивается к работе мотора, использует бензин с низким октановым числом и ездит с детонацией, полуторалитровый мотор не для него.
В заключение еще раз повторю, что двигатели ВАЗ-2108 (-21083) надежны и долговечны, превосходят иные отечественные, да и некоторые зарубежные аналоги, когда все сделано в норме. Но при отклонениях от чертежей шансов выжить у двигателя 1300 гораздо больше, чем у 1500.

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

error: Content is protected !!
Adblock detector
