Электрическая схема ваз 211440

Схемы электрооборудования семейства Samara 2
с комментариями. Некоторые схемы взяты с сайта chipdiagnost.ru

Общая схема первых ВАЗ-2115
с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора
content-23.foto.my.mail.r…hofer2107/3833/s-3852.jpg
Видно жгут карбюраторной системы зажигания с датчиком скорости, на инжекторе он не подключается. 4-й провод плафона салона — зажигание, чтобы при включении зажигания подсветка гасла сразу. Пеермычка на Ш11 для дворников. На 2109 они питаются через предохранитель на моторчике (6-контактов), тут он не используется и потому к моторчику идёт 5 проводов.

Годы выпуска 2115: 1997—2012г.

Общая схема ВАЗ-2115 комплектации люкс
с фароочистителями, подогревом сидений, электростеклоподъёмниками, центральным замком, маршрутным компьютером и люминесцентным плафоном подсветки салона
content-5.foto.my.mail.ru…hofer2107/3833/s-3853.jpg

Пояснения к 8-ми контактной колодке инжектора:
бело-красный и синий — на лампочку чек, сине-красный — зажигание, серый — датчик скорости, коричнево-красный — тахометр, сине-белый — концевик двери водителя (на иммобилайзер), зелёно-красный — К-линия (может не быть), зелёный — расход топлива.
Рядом с ней розовый провод — на датчик уровня топлива.

Годы производства 2114: 2001—2013г.

Схемы отдельных жгутов проводов ВАЗ-2113, ВАЗ-2114 и ВАЗ-2115
С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

Жгут панели приборов
content-20.foto.my.mail.r…hofer2107/3833/s-3834.jpg
На фото есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

Жгут подсветки бардачка
content-12.foto.my.mail.r…hofer2107/3833/s-3840.jpg
На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

Задний жгут ВАЗ-2114
content-18.foto.my.mail.r…hofer2107/3833/s-3842.jpg
Моторчик очистителя заднего стекла с паузой. При включении омывателя он работает постоянно.

Жгут дополнительный (центральный замок)
content-20.foto.my.mail.r…hofer2107/3833/s-3835.jpg
Подключается к панели приборов, разъём рядом с ручкой капота. Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота. Бело-чёрный — на двери для электростеклоподъёмников, плюс при зажигании, включается через реле и предохранитель в монтажном блоке. Так же на фото проводка для колонок магнитолы.

Жгут подогрева сидений
content-1.foto.my.mail.ru…hofer2107/3833/s-3838.jpg
Серый провод подключается к разъёму куда подключается жгут дополнительный (к серому проводу если он есть), плюс при зажигании, реле крепится рядом с монтажным блоком и предохранитель располагается рядом с ручкой капота.
Белый провод подключается к жгуту дополнительному, подсветка кнопок.

Пояснения к 9-ти контактной колодке инжектора:
1 серый — датчик скорости, 2 бело-красный — минус лампочки чек, 3 зелёный — расход топлива, 4 сине-белый — концевик двери водителя, 5 коричнево-красный — тахометр, 6 розово-чёрный — плюс лампочки чек и реле блокировки стартера, 7 красно-чёрный — блокировка стартера (если минуса нет, цепь стартера разрывается), 8 сине-красный — зажигание, 9 розовый — уровень топлива.

Годы производства 2113: 2004—2013г.

Схемы автомобилей с 2011 года выпуска с электронной педалью газа (Е-ГАЗ)
На инжектор идёт большая многоконтактная колодка. Замок зажигания от Калины.

Жгут панели приборов люкс (подогрев сидений и датчик ремня безопасности)
content-5.foto.my.mail.ru…hofer2107/3833/s-3864.jpg
content-19.foto.my.mail.r…hofer2107/3833/s-3865.jpg
Реле и предохранитель подогрева сидений располагаются рядом с монтажным блоком.

Принципиальная схема соединений блока управления электропакетом 21154-3840010-03
content-25.foto.my.mail.r…hofer2107/3833/s-3866.jpg

Схема соединений монтажного блока (реле №1 — вентилятор)
На фото опечатка: у реле К1 контакт 86 идёт на Ш3/8 (а не на Ш8/3).
content-12.foto.my.mail.r…hofer2107/3833/s-3843.jpg
Кратко об изменениях по сравнению с предыдущим блоком:
реле 1 включает вентилятор двигателя, управление идёт в салон, а оттуда к инжектору.
Предохранитель 1 даёт постоянное питание для блока управления электропакетом.
Цепь фароочистителей сделана напрямую.

Остальные схемы используются прежние (задний, дверей, подогрева сидений…)
Кроме жгута проводов коробки воздухопритока. Он используется тот же, только установлена перемычка на контакты 6 и 12 штекера 11 монтажного блока (из-за иного подключения датчика контрольной лампы давления масла).

Пояснения к 16-ти контактной колодке инжектора:
2 красный — акб (на АПС), 3 сине-красный — зажигание, 4 розово-чёрный (плюс лампочки чек, реле блокировки стартера и вентилятора двигателя в ЧЯ), 5 жёлто-чёрный — К-линия, 6 серый — датчик скорости, 7 бело-красный — минус лампочки чек, 8 розово-красный — стоп-сигналы, 9 коричнево-красный — тахометр, 10 оранжево-синий — связь АПС с ЭСУД, 11 красно-зелёный — датчик на педали тормоза, 12 сине-чёрный — колодка диагностики от АПС, 13 чёрно-красный — минус реле вентилятора двигателя в ЧЯ, 14 розовый — уровень топлива, 16 красно-чёрный — минус реле блокировки стартера.

И кратко об изменениях проводки Е-газ:
Кнопка обогрева стекла подключена к приборам (а не к печке).
Лампочка давления масла подключена немного по-другому.
В ЧЯ реле вентилятора двигателя управляемое ЭСУД (используются контакты, которые на блоках с 11-ю реле идут на свет и габариты).
Замок зажигания с катушкой (датчик иммобилайзера), без концевика и подсветки, и бск работает только от зажигания.
Реле ЭСП подключено к АПС (задержка выключения после выключения зажигания), чтобы водитель успел закрыть окна.
АПС это иммобилайзер, пиликалка о невыключенных габаритах и включении заднего хода, реле зптф, блок блокировки замков дверей, и как-то питается это всё от предохранителя 1 монтажного блока (20 Ампер) к которому подключется в салоне маленькой клеммой (Ш3/21), расчитанной на 10 Ампер. Но большая нагрузка идёт лишь кратковременно при отпирании/запирании замков дверей, так что всё нормально.
Датчик на педали тормоза с двумя разомкнутыми (на фонари как и раньше) и замкнутыми (на эсуд) контактами (когда на датчик давит педаль), разъём другой, туда идёт постоянное питание и зажигание, и когда датчик выходит из строя (а это не редкость), ненужные контакты замыкаются и зажигание начинает работать постоянно или от нажатия на педаль )))))

Читайте также:  Как отремонтировать коробку автомат

Фото как выглядит "S" (соединение проводов) на примере жгута водительской двери

Общая схема электрооборудования ВАЗ 2114 инжектор

    1. — выключатель обогрева заднего стекла;
    2. — выключатель задних противотуманных фонарей;
    3. — переключатель света фар и указателей поворота;
    4. — монтажный блок;
    5. — переключатель стеклоочестителей;
    6. — выключатель противотуманных фар;
    7. — блок индикации бортовой системы контроля;
    8. — колодка жгута панели приборов к жгуту дополнительному;
    9. — комбинация приборов;
    10. — колодка жгута панели приборов к жгуту борткомпьютера;
    11. — колодка жгута панели приборов к жгуту системы зажигания;
    12. — колодка жгута панели приборов к жгуту боковых дверей;
    13. — предохранитель 16 А;
    14. — предохранитель 16 А;
    15. — выключатель зажигания;
    16. — выключатель на освещения;
    17. — электродвигатель отопителя;
    18. — добавочное сопротивление электродвигателя отопителя;
    19. — реле разгрузки замка зажигания;
    20. — реле задних противотуманных огней;
    21. — реле стартера;
    22. — патрон подключения переносной лампы;
    23. — прикуриватель;
    24. — колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;
    25. — осветитель;
    26. — осветитель;
    27. — осветитель;
    28. — переключатель отопителя;
    29. — регулятор освещения приборов с реостатом;
    30. — выключатель сигнала торможения;
    31. — выключатель звукового сигнала;
    32. — выключатель аварийной сигнализации;
    33. — лампа подсветки табло управления отопителем;
    34. — предохранитель 16 А;
    35. — реле обогрева сидений;

Ш1-Ш4 — разъёмы монтажного блока. Х1, Х2 — колодки жгута панели приборов к комбинации приборов. А — точка заземления жгута панели приборов.

Схема переднего жгута ВАЗ 2114 инжектор

    1. — стартер;
    2. — батарея аккумуляторная;
    3. — генератор;
    4. — колодки жгута АКБ и стартёра и жгута переднего;
    5. — монтажный блок;
    6. — сигнал звуковой;
    7. — датчик указателя температуры охлаждающей жидкости;
    8. — датчик уровня омывающей жидкости;
    9. — фара левая;
    10. — фара правая;
    11. — датчик температуры окружающего воздуха;
    12. — выключатель лампы света заднего хода;
    13. — электровентилятор двигателя;
    14. — колодка жгута переднего к жгуту системы зажигания;
    15. — колодка используется на автомобилях с карбюратором;
    16. — датчик уровня тормозной жидкости;
    17. — датчик уровня масла;
    18. — датчик уровня охлаждающей жидкости;
    19. — монтажный блок;
    20. — датчик контрольной лампы давления масла;
    21. — электродвигатель омывателя заднего стекла;
    22. — электродвигатель омывателя;
    23. — электродвигатель стеклоочестителя;

Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 — точки заземления жгута переднего.

Схема боковых жгутов ВАЗ 2114 инжектор

    1. — колодка жгута проводов боковых дверей к жгуту панели приборов;
    2. — колодка жгута проводов боковых дверей к жгуту обогрева сидений;
    3. — электроблокиратор правой задней двери;
    4. — электроблокиратор левой задней двери;
    5. — колодки жгута к громкоговорителю заднему правому;
    6. — колодки жгута к громкоговорителю заднему левому;
    7. — блок управления блокировками дверей;
    8. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;
    9. — колодки жгута проводов боковых дверей к жгуту дополнительному левому;
    10. — выводы жгута проводов боковых дверей к автомагнитолле;
    11. — колодка жгута проводов боковых дверей к жгуту дополнительному правому;
    12. — колодка жгута проводов дополнительного правого к жгуту боковых дверей;
    13. — электродвигатель стеклоподъёмника;
    14. — колодки жгута к громкоговорителю переднему правому;
    15. — электроблокиратор правой передней двери;
    16. — выключатель стеклоподъёмника;
    17. — колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;
    18. колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;
    19. — электродвигатель стеклоподъёмника водительской двери;
    20. — колодки жгута к громкоговорителю переднему левому;
    21. — электроблокиратор правой передней двери;
    22. — выключатель стеклоподъёмника водительскойдвери;
    23. — выключатель стеклоподъёмника (блокировка);

А1 — точки заземления жгута проводов.

Схема заднего жгута проводов ВАЗ 2114 инжектор

    1. — монтажный блок;
    2. — элемент обогрева заднего стекла;
    3. — моторедуктор очистителя заднего стекла;
    4. — фонарь освещения номерного знака;
    5. — фонарь освещения номерного знака;
    6. — боковой указатель поворота левый;
    7. — боковой указатель поворота правый;
    8. — плафон индивидуального освещения;
    9. — плафон освещения салона;
    10. — датчик ручного тормоза;
    11. — фонарь левый;
    12. — фонарь правый;
    13. — дополнительный сигнал торможения;
    14. — выключатель плафона освещения салона;
    15. — выключатель плафона освещения салона;
    16. — выключатель плафона освещения салона;
    17. — выключатель плафона освещения салона;

Ш9 — разъём монтажного блока. А1 — точка заземления жгута корпуса фонарей освещения номерного знака. А2 — А7 — точки заземления жгута проводов заднего.

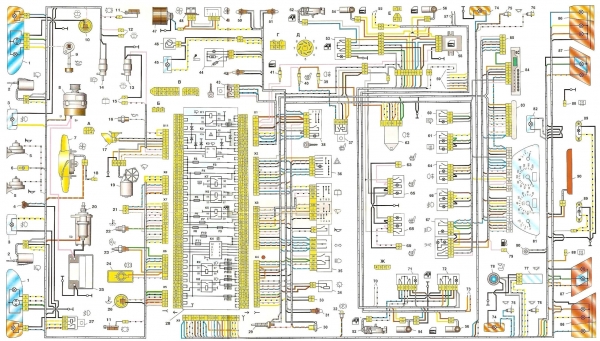

Общая схема электрооборудования ВАЗ 2114 карбюратор

1 – блок-фара;
2 – звуковой сигнал;
3 – выключатель подкапотной лампы;
4 – электродвигатель вентилятора системы охлаждения двигателя;
5 – датчик включения электродвигателя вентилятора;
6* – наконечники проводов, подключавшиеся к датчику 5 при установке монтажного блока типа 17.3722;
7 – разъем для подключения к датчикам износа колодок передних тормозов;
8 – датчик уровня омывающей жидкости;
9* – наконечники проводов для подключения к электромагнитному клапану омыва заднего стекла;
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя ветрового стекла;
12 – датчик контрольной лампы давления масла;
13 – концевой выключатель карбюратора;
14 – электромагнитный клапан карбюратора;
15 – датчик уровня масла;
16 – генератор 9402.3701;
17 – свечи зажигания;
18 – подкапотная лампа;
19 – датчик-распределитель зажигания;
20 – блок управления электромагнитным клапаном карбюратора;
21 – моторедуктор очистителя ветрового стекла;
22 – катушка зажигания;
23 – стартер;
24 – коммутатор;
25 – реле включения стартера;
26 – датчик указателя температуры охлаждающей жидкости;
27 – датчик скорости автомобиля;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31* – наконечник провода, присоединявшегося к датчику 30 на автомобилях с панелью приборов типа 2108 или 21083;
32 – датчик уровня охлаждающей жидкости;
33 – монтажный блок;
34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель стоп-сигнала;
36* – предохранитель цепи обогрева передних сидений;
37 – предохранитель цепи блокировки замков дверей;
38 – переключатель электростеклоподъемника правой передней двери (расположен в правой двери);
39 – лампа подсветки передней пепельницы;
40 – прикуриватель;
41 – лампа освещения вещевого ящика;
42 – выключатель лампы освещения вещевого ящика;
43 – электродвигатель вентилятора отопителя;
44 – дополнительный резистор электродвигателя отопителя;
45 – переключатель вентилятора отопителя;
46 – лампа подсветки переключателя отопителя;
47 – лампа подсветки рычагов отопителя;
48 – моторедуктор электростеклоподъемника передней двери;
49 – моторедуктор блокировки замка передней двери;
50 – моторедуктор блокировки замка задней двери;
51 – блок управления блокировкой замков дверей;
52* – колодка для подключения к жгуту проводов обогрева передних сидений;
53* – колодка для подключения к выключателю очистителей фар;
54* – колодка для подключения к реле обогрева передних сидений;
55 – реле зажигания;
56 – выключатель зажигания;
57* – колодка для подключения к выключателю противотуманных фар;
58 – выключатель обогрева заднего стекла;
59 – выключатель аварийной сигнализации;
60 – подрулевой переключатель;
61 – выключатель заднего противотуманного света;
62 – выключатель наружного освещения;
63 – выключатель освещения приборов;
64 – переключатель электростеклоподъемника правой передней двери (расположен в левой двери);
65 – переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
66* – колодка для подключения лампы подсветки;
67 – лампа подсветки шкалы гидрокорректора фар;
68 – штепсельная розетка для переносной лампы;
69 – боковой указатель поворота;
70 – выключатель плафона на стойке передней двери;
71 – плафон индивидуального освещения салона;
72 – выключатель плафона на стойке задней двери;
73 – плафон;
74 – комбинация приборов;
75 – блок индикации бортовой системы контроля;
76* – колодка для подключения к часам;
77* – колодка для подключения жгута проводов системы впрыска топлива;
78* – колодка для подключения к маршрутному компьютеру;
79 – задний фонарь;
80 – колодка для подключения к элементу обогрева заднего стекла;
81 – фонари освещения номерного знака;
82 – датчик указателя уровня и резерва топлива

Читайте также:  Краска для автомобильного пластика салона

Порядок условной нумерации штекеров в колодках:

а – блок-фар;
б – прикуривателя;
в – датчика-распределителя зажигания и датчика скорости;
г – коммутатора и блока управления электромагнитным клапаном карбюратора;
д – задних фонарей (нумерация выводов по порядку сверху вниз);
е – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);
ж – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;
з – плафона освещения салона;
и – датчика уровня топлива.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.

Общая схема электрооборудования ВАЗ 2113, 2114 инжектор.

1 – блок-фара;
2* – противотуманная фара;
3 – датчик температуры окружающего воздуха;
4 – электродвигатель вентилятора системы охлаждения двигателя;
5 – колодка для подключения к жгуту проводов системы управления двигателем;
6 – выключатель подкапотной лампы;
7* – ререзвная колодка дляподключения звукового сигнала с одним выводом (отрицательный вывод соединён с корпусом);
8 – звуковой сигнал;
9 – датчик уровня жидкости в бачке стеклоомывателя;
10* – датчик износа тормозных колодок;
11 – датчик недостаточного уровня масла;
12 – генератор;
13* – подкапотная лампа;
14 – датчик указателя температуры;
15 – стартер;
16 – аккумуляторная батарея;
17* – реле включения противотуманных фар;
18 – датчик уровня охлаждающей жидкости в расширительном бачке;
19 – датчик недостаточного уровня тормозной жидкости;
20 – выключатель фонарей заднего хода;
21 – мотор-редуктор очистителя ветрового стекла (стеклоочиститель передний);
22 – датчик аварийного давления масла;
23 – электронасос омывателя заднего стекла;
24 – электронасос омывателя ветрового стекла;
25 – щиток приборов;
26 – монтажный блок предохранителей и реле;
27 – выключатель сигнала торможения;
28 – реле зежигания;
29 – выключатель (замок) зажигания;
30 – лампа освещения вещевого ящика;
31 – выключатель освещения вещевого ящика;
32 – выключатель обогрева заднего стекла;
33 – выключатель заднего противотуманного света;
34* – выключатель противотуманных фар;
35 – комбинированный выключатель габаритного света и света фар;
36 – выключатель аварийной сигнализации;
37 – подрулевые переключатели;
38 –регулятор яркости подсветки приборов;
39 – лампа подсветки рукоятки управления гиброкорректором фар;
40 – розетка для подключения переносной лампы;
41 – боковой указатель поворота;
42 – выключатель освещения салона (датчик открытой передней двери);
43 – плафон освещения салона;
44 – электровентилятор системы вентиляции и отопления;
45 – добавочный резистор электровентилятора системы вентиляции и отопления;
46 – переключатель режимов работы электровентилятора системы вентиляции и отопления;
47 – лампа подсветки рукоятки переключателя режимов работы электровентилятора системы вентиляции и отопления.;
48 – лампа подсветки блока управления отопителем;
49 – блок индикации бортовой системы контроля;
50* – маршрутный компьютер;
51 – выключатель освещения салона (датчик открытой заднейдвери);
52* – колодка для подключения часов;
53 – топливный модуль;
54 – лампа подсветки пепельницы;
55 – прикуриватель;
56 – плафон освещения салона;
57 – выключатель контрольной лампы включения стояночного тормоза;
58 – задний фонарь;
59 – фонарь освещения номерного знака;
60 – дополнительный фонарь сигнала торможения;
61 – нагревательный элемент обогрева заднего стекла;
62 – мотор-редуктор очистителя заднего стекла (стеклоочиститель задний);
A – номера выводов в соединительных колодках;
* — устанавливается начасть автомобилей

Читайте также:  Палатка для машины своими руками

Общая схема электрооборудования ВАЗ 2115 инжектор

Схема электрооборудования ВАЗ-2115

  1. — блок-фары;
  2. — моторедукторы очистителей фар*;
  3. — противотуманные фары*;
  4. — датчик температуры окружающего воздуха;
  5. — звуковые сигналы;
  6. — выключатель лампы освещения моторного отсека;
  7. — электродвигатель вентилятора системы охлаждения двигателя;
  8. — генератор;
  9. — датчик сигнализатора недостаточного уровня масла;
  10. — датчик уровня омывающей жидкости;
  11. — датчик износа колодок передних тормозов;
  12. — наконечники проводов, подключаемые к общему насосу омывателя стекол**;
  13. — насос омывателя ветрового стекла;
  14. — насос омывателя фар*;
  15. — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
  16. — датчик сигнализатора недостаточного давления масла;
  17. — лампа освещения моторного отсека;
  18. — наконечник провода для подключения к жгуту проводов системы управления двигателем;
  19. — моторедуктор очистителя ветрового стекла;
  20. — стартер;
  21. — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
  22. — датчик указателя температуры охлаждающей жидкости;
  23. — выключатель фонарей заднего хода;
  24. — датчик сигнализатора недостаточного уровня тормозной жидкости;
  25. — аккумуляторная батарея;
  26. — датчик сигнализатора недостаточного уровня охлаждающей жидкости;
  27. — реле включения противотуманных фар;
  28. — монтажный блок;
  29. — выключатель стоп-сигнала;
  30. — штепсельная розетка для переносной лампы;
  31. — лампа подсветки шкалы гидрокорректора;
  32. — выключатель лампы сигнализатора включения стояночного тормоза;
  33. — колодка для подключения лампы подсветки;
  34. — выключатель ламп освещения приборов;
  35. — подрулевой переключатель;
  36. — выключатель аварийной сигнализации;
  37. — реле элемента обогрева передних сидений;
  38. — выключатель зажигания;
  39. — предохранитель цепи фонарей заднего противотуманного света;
  40. — предохранитель цепи элементов обогрева передних сидений;
  41. — предохранитель цепи блокировки замков дверей;
  42. — лампа подсветки передней пепельницы;
  43. — реле зажигания;
  44. — прикуриватель;
  45. — лампа освещения вещевого ящика;
  46. — выключатель лампы освещения вещевого ящика;
  47. — электродвигатель вентилятора отопителя;
  48. — дополнительный резистор электродвигателя отопителя;
  49. — переключатель вентилятора отопителя;
  50. — лампа подсветки переключателя отопителя;
  51. — лампа подсветки рычагов отопителя;
  52. — моторедукторы электростеклоподъемников передних дверей;
  53. — переключатель электростеклоподъемника правой передней двери(расположен в правой двери);
  54. — моторедукторы блокировки замков передних дверей;
  55. — провода для присоединения к правому переднему громкоговорителю;
  56. — моторедукторы блокировки замков задних дверей;
  57. — провода для присоединения к правому заднему громкоговорителю;
  58. — блок управления блокировкой замков дверей;
  59. — провода для присоединения к радиоаппаратуре;
  60. — выключатель очистителей фар*;
  61. — выключатель элемента обогрева заднего стекла;
  62. — реле включения фонарей заднего противотуманного света;
  63. — колодка для подключения к элементу обогрева правого переднего сиденья;
  64. — выключатель фонарей заднего противотуманного света;
  65. — выключатель элемента обогрева правого переднего сиденья;
  66. — выключатель противотуманных фар*;
  67. — выключатель ламп наружного освещения;
  68. — выключатель элемента обогрева левого переднего сиденья;
  69. — колодка для подключения к элементу обогрева левого переднего сиденья;
  70. — провода для присоединению к левому переднему громкоговорителю;
  71. — переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
  72. — переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
  73. — провода для присоединения к левому заднему громкоговорителю;
  74. — боковые указатели поворота;
  75. — выключатели плафона на стойках передних дверей;
  76. — выключатели плафона на стойках задних дверей;
  77. — плафон;
  78. — плафон индивидуального освещения салона;
  79. — колодка для подключения к жгуту проводов электробензонасоса;
  80. — выключатель лампы освещения багажника;
  81. — комбинация приборов;
  82. — лампа освещения багажника;
  83. — блок индикации бортовой системы контроля;
  84. — маршрутный компьютер*;
  85. — колодка для подключения жгута проводов системы управления двигателем;
  86. — задние наружные фонари;
  87. — задние внутренние фонари;
  88. — колодки для подключения к элементу обогрева заднего стекла;
  89. — фонари освещения номерного знака;
  90. — дополнительный сигнал торможения, расположенный на спойлере.

Модель ВАЗ 2114 была создана на базе ВАЗ 21093 и стала ее усовершенствованной версией. Салон обзавелся новой приборной панелью, рулем, регулируемой рулевой рейкой и прочим оборудованием.

Сегодня мы разберемся в устройстве электросхемы отечественной «четырнадцатой» модели от компании АвтоВАЗ.

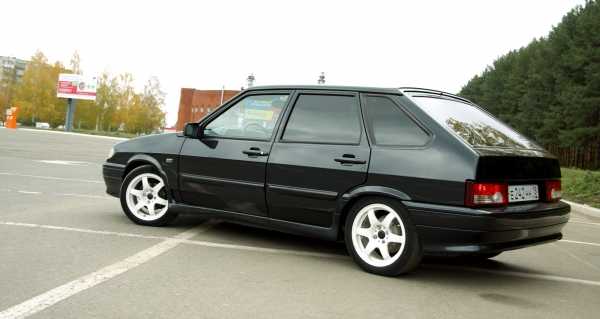

Красавец-автомобиль

Схема

В общей сложности электрическая схема рассматриваемого сегодня автомобиля включает в себя 90 элементов. Также здесь имеются условно обозначенные штекеры в колодках (А-Ж).

Схема

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

error: Content is protected !!
Adblock detector
