2. Система вентиляции и отопления

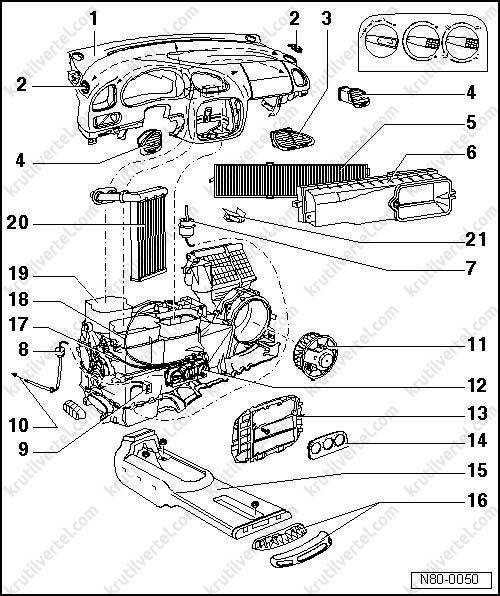

1. Передняя панель. 2. Правый и левый дефлекторы обогрева боковых стекол. 3. Центральный дефлектор. 4. Правый и левый дефлекторы. 5. Противопылевой и антиаллергенный фильтр. 6. Корпус фильтра. 7. Вакуумный привод заслонок приточной вентиляции/рециркуляции. 8. Обратный клапан. 9. Корпус разъема для вакуумных шлангов. 10. К источнику разряжения. 11. Приточный вентилятор -V2-. 12. Поворотные регуляторы отопителя и приточной вентиляции. 13. Центральная часть передней панели. 14. Декоративная накладка поворотных регуляторов. 15. Воздуховод к задней части салона автомобиля. 16. Дефлектор воздуховода задней части салона. 17. Трос к корпусу распределителя воздуха. 18. Трос температурной заслонки. 19. Отопитель. 20. Теплообменник. 21. Балластное сопротивление приточного вентилятора с предохранителем защиты от перегрева -N24-.

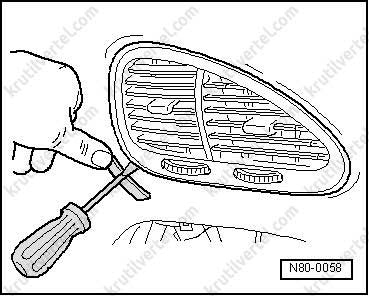

Снятие и установка левого и правого дефлекторов обогрева боковых стекол

Разместив подкладку под жалом отвертки, поддеть и извлечь дефлектор.

Вставить в отверстие, нажать для фиксации в передней панели.

Снятие и установка центрального дефлектора

Разместив подкладку под жалом отвертки, поддеть и извлечь дефлектор.

Вставить в отверстие, нажать для фиксации в передней панели.

Снятие и установка левого и правого дефлекторов

Читайте также:  Датчик уровня бензина в баке

Разместив подкладку под жалом отвертки, поддеть и извлечь дефлектор.

Зарегистрирован: 19.09.2006
Сообщения: 109
Благодарности: 3/0

Добавлено: Ср Ноя 29, 2006 11:41 pm Скачать пост Заголовок сообщения: Схема доп.отопителя на VW Sharan, Ford Galaxy, Seat Alhambra Началась зима. У многих проблемы с отопительным хозяйством. На форуме уже несколько тем:
Ремонт Догревателя
Автономка на Sharan
Ремонт догревателя на Галакси

Выкладываю файл со схемой дополнительного отопителя на дизельный Sharan. Смотреть тут.

Скачиваем, распаковываем, смотрим. (на англ.языке).

Сам столкнулся с проблемой. Диллеры предлагали поменять аппарат целиком (

$1000). Не верьте никому, если говорят, что он не чинится. Все чинится. Все там просто.

Важное обновление:
————————————————————————————-
На Volkswagen Technical Site появилась очень важная информация по доп. обогревателям для дизельных VW Sharan, Ford Galaxy, Seat Alhambra. Ниже цитирую оригинальный текст с сайта:

Цитата:
Volkswagen Sharan (Seat Alhambra, Ford Galaxy) 1995 ->: Подробнейший FAQ по подогревателям (rus.)
Спасибо: Михаилу Липатникову

Т.к. иногда один сервер может быть недоступен (всякое бывает), я закачал этот файл на сайт minivan.ru. Надеюсь авторы будут не против.

В выжеуказаном pdf-файле на русском языке описаны все возможные неисправности подогревателя, как его найти, снять/поставить, список всех заменяемых деталей с оригинальными номерами, показаны фото всех запчастей и самого аппарата в разборе/сборе.

На этот отопитель нужен комплект прокладок. Номер: 7D0898003 (оригинал). В комплекте их всего 2 штуки, хотя внутри есть еще и резиновое кольцо, но как его найти пока не знаю.

Аппарат можно разобрать даже не снимая с машины.

Есть фото, как снять аппарат, как моменять свечу, как выглядят прокладки, где там даже есть код свечи, чтобы ее легче заказать.

Читайте также:  Двигатель стеклоочистителя ваз характеристики

Вобщем удачи. Всем желаю тепла зимой в машине

Вернуться к началу
Vendens
Гость

Зарегистрирован: 23.09.2010
Сообщения: 1
Благодарности: 0/0

Добавлено: Пн Сен 27, 2010 2:06 pm Скачать пост Заголовок сообщения: Здравствуйте. Подскажите пожалуйста где находится контроллер догревателя(доп.печки)?
Суть проблемы примерно такая: после утечки фреона из кондишки стали появляться ошибки «типа перегрев в системе охлаждения..overheat.. (к сожалению log не сохранился, а код ошибки и её название не помню). После 5 таких ошибок появлялось:function lock out, и дополнительная печка переставала рабоать. После снятия ошибок печка работала пока не появлялись следущие 5 таких ошибок. Так проездил прошлую зиму.
А сейчас комп не может связатся с конролером

и ешё вопрос : где достать базу кодов ошибок?
