Схема стенда для проверки генераторов

Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора щетки должны быть хорошо притерты к контактным кольцам, а сами кольца чистыми.

Установите генератор на стенд и выполните соединения как показано на рис. 7-6. Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 6000 мин -1 . Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи.

У исправного генератора она должна быть не менее 80 А.

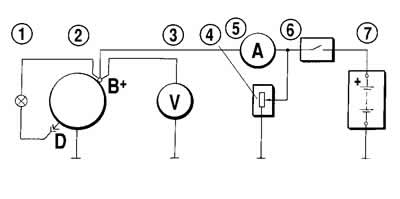

Рис. 7-6. Схема соединений для проверки генератора на стенде:
1 — контрольная лампа 12 В, 3 Вт;
2 — генератор;
3 — вольтметр;
4 — реостат;
5 — амперметр;
6 — выключатель;
7 — аккумуляторная батарея.

Если замеренная величина отдаваемого тока значительно меньше, то это говорит о неисправностях в обмотках статора и ротора или о повреждении выпрямительного блока генератора. В этом случае необходима тщательная проверка обмоток и выпрямительного блока генератора, чтобы определить место неисправности.

Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин -1 . Реостатом 4 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть 13,2-14,7 В при температуре окружающего воздуха и генератора (25±10)°С.

Если напряжение не укладывается в указанные пределы, то замените щеткодержатель с регулятором напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и выпрямительный блок генератора.

Читайте также:  Как регулировать клапана на калине 8 клапанный

Содержание работы

1. Техническое задание на разработку стенда. 2
1.1. Область применения. 2
1.2. Цель и назначение разработки. 2
1.3. Источники информации. 2
1.4. Технические требования и рекомендации к проектируемой конструкции 3
1.5. Стадии и этапы разработки 4
1.6. Порядок контроля и приёмки 5
2 Техническое предложение 6
2.1. Подбор материалов. 6
2.2. Выявление, оценка и общее конструктивное устройство. 6
2.2.1. Выбор схемы и общее конструктивное устройство стенда 6
2.2.2. Конструкция основания генератора 7
2.2.3. Система установки ремня ГРМ 9
2.2.4. Конструкция зажима генератора (см.рис 4). 11
2.3. Эстетические требования к разрабатываемому изделию. 12
2.4. Эргономические требования. 13
2.5. Техника безопасности в конструкции 13
3. Расчет конструкции установки 14
3.1. Подбор электродвигателя 14
3.2. Подбор подшипников 14
3.3. Определение диаметров оси. 17
Приложение 1. Паспорт на стенд для испытания генераторов ВАЗ 18
1. Назначение 18
2. Технические характеристики 18
3. Подготовка стенда к работе 18
4. Комплект поставки 19
5. Устройство и принцип работы 19
6. Проведение испытания 19
7. Указание мер безопасности 20
8. Техническое обслуживание 20
9. Порядок установки 21
10. Свидетельство о приемке 21
11. Транспортировка 21
12. Гарантии производителя 22

Описание работы

Контрольно-испытательный стенд, далее именуемый «Стенд проверки генераторов», предназначен для контроля автомобильных генераторов по следующим параметрам:
— проверка самовозбуждения генератора;
— проверка регулировки напряжения генератора при изменении скорости (частоты) вращения и тока нагрузки.

Предлагаемая конструкция стенда состоит из сварного каркаса, выполненного из стандартизованных стальных профилей — трубы 30х30 с толщиной стенки 3 мм. Сверху закреплен на винтах толстый стальной лист, являющийся базовой плитой для установки основания закрепления генератора и вертикальной плиты системы установки ремня ГРМ. Обе позиции устанавливаются на резьбовом крепеже с возможностью разборки. Дополнительно на листе установлен с возможностью поворота защитный кожух, выполненный из тонколистовой стали, сваренной в каркас. Внутри каркаса располагаются: шкаф электрооборудования, приводной электродвигатель. Под каркасом крепятся опоры стенда, позволяющие выставить горизонтальность плиты. Снаружи каркас обшивается неподвижными стенками по широкой стороне, выполненными из тонколистовой стали. Вдоль длинной стороны стенда располагаются открываемые дверки, открывающиеся на осях. В сумме на стенде предусмотрено 4 дверки — две на каждую сторону по длине.

Читайте также:  Ремонт котла подогрева двигателя

Работа конструкции.

Испытываемый генератор устанавливается на основание, шкив генератора зажимается ремнем в системе установки ремня. Закрывается защитный кожух, оператор на пульте шкафа устанавливает требуемую программу испытаний. Проводит испытания командами с пульта. В процессе испытаний электродвигатель вращает шкив ремня ГРМ с разной частотой вращения и величиной момента. Ремень приводит в действие шкив генератора. Через электрошкаф 6 регулируется сила тока на контактах генератора, с учетом привода от электродвигателя создается различное усилие на валу генератора. По окончании испытаний снимает кожух, снимает генератор.

Содержание архива

1. Записка пояснительная.
2. ВО стенда — 2 — А1:
3. Деталировка сборочного чертежа — 1 — А1:
5. Спецификации 2 — А4;

Остальные чертежи смотрите в папке "Скрины", архив

Краткая инструкция:

  1. Ищите подходящую работу в строке поиска в центре страницы сверху или по боковой панели навигации слева.
  2. Оцените качество работы с помощью содержания и скриншотов чертежей, которые находятся в архиве. Для просмотра скринов скачайте архив со страницы оплаты.
  3. Если работа вас устраивает, выберите способ оплаты (Яндекс-деньги, Фрикасса или Интеркасса) или воспользуйтесь личным кабинетом и личным счетом, который вы можете пополнить там же.
  4. Ожидайте, на вашу почту придет пароль от архива. Чтобы ускорить получения пароля, необходимо правильно заполнить форму оплаты — указать свой электронный адрес.
  5. По всем вопросам обращайтесь на форум или по телефону, указанному в шапке сайта.

Быстрая навигация по ключевым вопросам:

  • Как оплатить работу?
  • Система скидок
  • Как получить пароль к работе?
  • Как вы поймете, что это я заплатил за работу?
  • Как долго придется ждать пароль к оплаченной работе?
  • Почта: hello@studiplom.ru, studiplom2010@yandex.ru

Работа прошла модерацию и соответствует теме

Стенд для проверки генераторов автомобилей содержит основание, выполненное в виде стола, на столешнице которого установлено устройство ориентации, для крепления и ориентации испытуемого генератора, привод, состоящий из клиноременной передачи и двигателя, механизм натяжения ремня, блок нагрузочных резисторов с электронным управлением и возможностью плавного изменения сопротивления нагрузки, блок управления на основе программируемого контроллера, включающий, монитор и принтер. Двигатель привода расположен под испытуемым генератором и закреплен на плите под столешницей основания. Плита установлена с возможностью перемещения поворотом вокруг оси закреплённой на основании параллельно оси вала двигателя, а через тягу соединена с гайкой механизма натяжения ремня. Механизм на-тяжения ремня закреплен неподвижно относительно основания и состоит из винта с гайкой. Винт механизма натяжения ремня приводится в движение с помощью ручки. В качестве соединительной тяги используется серьга.

Читайте также:  Киа сид или хендай солярис хэтчбек

Техническая характеристика
Тип двигателя — Асинхронный
Частота вращения двигателя, об/мин 1000. 3500
Масса установки, кг 210

Состав: Вид общий, Спецификация
