Трансформатор для пускового устройства своими руками

Если автомобиль все время в эксплуатации, то его аккумулятор заряжен. Но при длительном простое из-за саморазряда напряжение на АКБ падает ниже уровня необходимого для запуска.

Еще одной причиной пониженного тока аккумулятора является мороз. В холодном аккумуляторе повышенное сопротивление электролита и замедленные химические реакции, в результате которых батарея вырабатывает электрическое напряжение. Кроме того, холодный двигатель стартеру труднее провернуть из-за загустевшей смазки.

В этих ситуациях необходимо подать на стартер дополнительное питание. Чтобы сделать такой аппарат самостоятельно необходимо знать, какой трансформатор нужен для пускового устройства АКБ.

Пусковые и зарядные устройства

Для запуска автомобиля и зарядки АКБ используются различные приспособления:

  • Зарядные. Имеют мощность до 150Вт, более сложную схему и возможность регулировки выходного тока и напряжения.
  • Пусковые. Мощность таких аппаратов более 1,5кВт при выходном напряжении 12В, конструкция не предусматривает регулировок выходных параметров.
  • Пуско-зарядные. Фактически это аппараты для зарядки, только большой мощности.

Выходные параметры пускового устройства

Ток, потребляемый стартером легкового автомобиля во время вращения коленвала, зависит от марки машины и составляет 80-100А при напряжении 12В. Однако для того, чтобы привести его в движение, стартер кратковременно потребляет ток до 200А. Поэтому в ремонтных мастерских используются для запуска двигателей легковых автомобилей устройства мощностью Р=12Вх200А=2400Вт. Необходимые параметры для пуска грузовых машин зависят от конкретной модели автомобиля.

В домашних условиях аппарат подключается параллельно АКБ. Мощность его достаточно выбрать 1500 Вт при токе 125А и определяется тем, какую мощность имеет трансформатор пуско-зарядного устройства. Схема намотки может быть простой или со средней точкой.

Информация! Некоторые магазинные аппараты имеют мощность всего 700Вт и ток 60А.

Устройство пусковой установки

Пусковая аппаратура состоит из трех частей:

  • понижающий трансформатор 220/12В;
  • диодный мост;
  • соединительные кабеля с клеммами.

Совет! Для подключения аппарата к АКБ допускается применение проводов “прикуривателя”.

Изготовление понижающего трансформатора

Самой сложной в изготовлении частью этого аппарата является трансформатор для пуско-зарядного устройства. Наибольшее распространение получили самодельные схемы пуско-зарядных на трансформаторе 1500 ватт.

Конструкция трансформатора

В качестве него используется любой трансформатор с сечением магнитопровода не менее 36мм². Этого достаточно для мощности аппарата в 1,5 кВт.

Первичная обмотка трансформатора для пускового устройства используется готовая, если она рассчитана на напряжение 220 В или мотается заново, медным проводом сечением 1,5-2мм². При ее отсутствии необходимое число витков определяется по таблицам или при помощи онлайн-калькуляторов.

Читайте также:  Не работает обогрев заднего стекла приора хэтчбек

Вторичная обмотка удаляется и мотается заново нужная, медной шиной. Ее сечение зависит от используемой схемы выпрямления:

  • в обычной, с четырьмя диодами – 20 мм²;
  • в схеме из двух диодов и двух катушек со средней точкой 10 мм².

При выборе алюминиевых намоточных проводов их сечение увеличивается вдвое.

Важно! Если взять магнитопровод большего сечения, то это увеличит мощность аппарата, но приведет к пропорциональному увеличению сечения обмоточных проводов и уменьшению количества витков в катушках.

Расчет вторичной обмотки

Для намотки вторичной обмотки пускового трансформатора для автомобиля своими руками необходимо определить количество витков. Оно зависит от числа витков в первичной обмотке Nперв. Если оно известно, то необходимое количество определяется по формуле Nвтор=(Nперв/220)*12. При неизвестных параметрах число витков определяется опытным путем:

  • намотать временную вторичную катушку проводом любого сечения из 10 витков;
  • измерить выходное напряжение;
  • определить необходимое количество витков для вторичной обмотки Nвтор=(Nврем/Uврем)*12;
  • удалить временную обмотку и намотать постоянную проводом или шиной необходимого сечения.

Совет! Для упрощения работы можно намотать несколько лишних витков, а после сборки аппарата и измерения выходного напряжения их отмотать.

Схема с двумя диодами

Классическая схема выпрямления однофазного напряжения состоит из четырех диодов. Но в некоторых случаях при отсутствии нужного количества диодов или провода необходимого сечения применяют схему, в которой два диода:

  • используются две одинаковых обмотки, включенных согласно – конец первой подключается к началу второй;
  • к началу первой катушки и концу второй подключаются включенные встречно-последовательно диоды, обычно установленные на общем радиаторе;
  • постоянное напряжение снимается с мест соединения диодов и соединения обмоток.

Эта схема применима также при наличии двух одинаковых аппаратов 220/12 мощностью от 700Вт. Такое пусковое зарядное из двух трансформаторов в работе не отличается от обычного аппарата.

Пусковой аппарат из сварочного

Трансформатор для пуско-зарядного устройства своими руками можно сделать также из катушечного сварочника – определить необходимое число витков и намотать дополнительную катушку. Диоды допускается использовать уже установленные, но для пуска автомобиля они переключаются на пусковую обмотку перемычками или перекидным рубильником.

Диоды и соединительные кабеля

Кроме трансформатора, в устройстве используются диоды, выпрямляющие переменное напряжение, и кабеля, по которым к аппарату поступает переменное напряжение 220В и к автомобилю постоянное 12В.

Читайте также:  Стекла противотуманных фар ваз 2110

Устройство выпрямителя

В выпрямителе используются диоды с номинальным напряжением от 25В. Это связано с тем, что 12В – это действующее значение напряжения на клеммах вторичной обмотки. Максимальное значение в √3 выше и составляет больше 20В.

Номинальный ток диодов нужен не меньше, чем 1/2 тока устройства. Это связано с тем, что через каждый из диодов проходит только одна полуволна переменного напряжения, а вторая идет через другой диод. В пусковых агрегатах мощностью 1500 Ватт ток диодов составляет от 60А. Таких не существует, поэтому берутся более мощные элементы 100А. Для лучшего охлаждения они устанавливаются на радиаторах.

Информация! Некоторые автомобилисты для лучшего охлаждения устанавливают аппарат без корпуса. При его наличии делается перфорация для циркуляции воздуха.

Соединительные кабеля

Питание 220В подается по трехжильному кабелю, например, ПВС 3*1. Ток при запуске составляет 7-10А, поэтому этого сечения провода достаточно, третья жила необходима для заземления металлических частей. Подключать его допускается при помощи обычной вилки и розетки.

Питание к машине подается двумя проводами или двухжильным кабелем с клеммами ПВС 2*16. При использовании проводов от “прикуривателя” на корпусе аппарата устанавливаются клеммы от старого аккумулятора.

Знание того, как сделать пусковое для машины из трансформатора избавит от необходимости приобретать дорогое магазинное устройство.

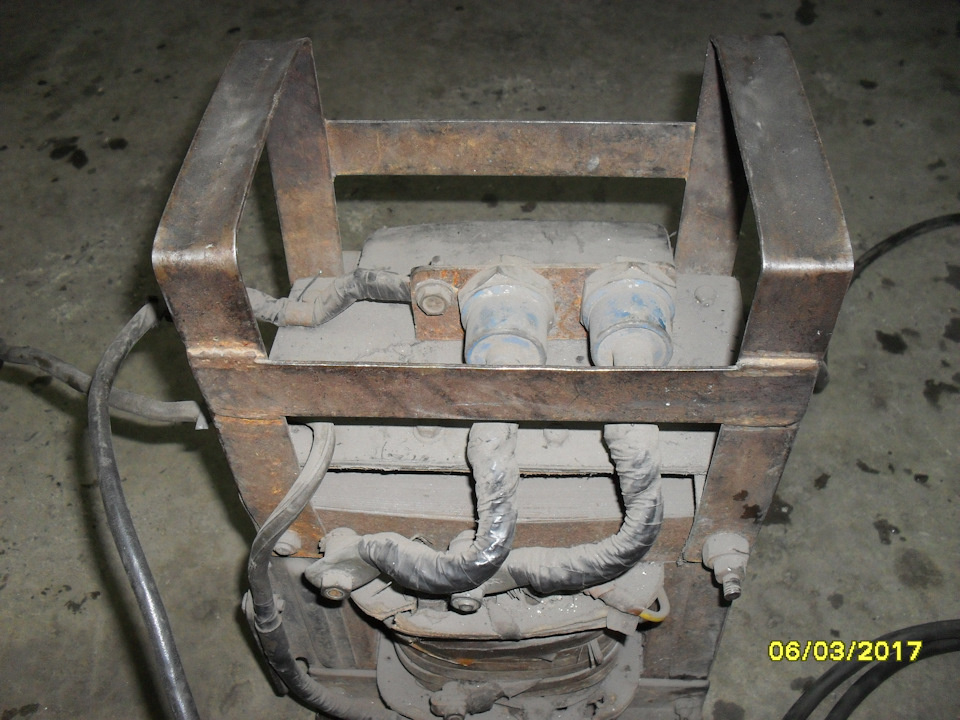

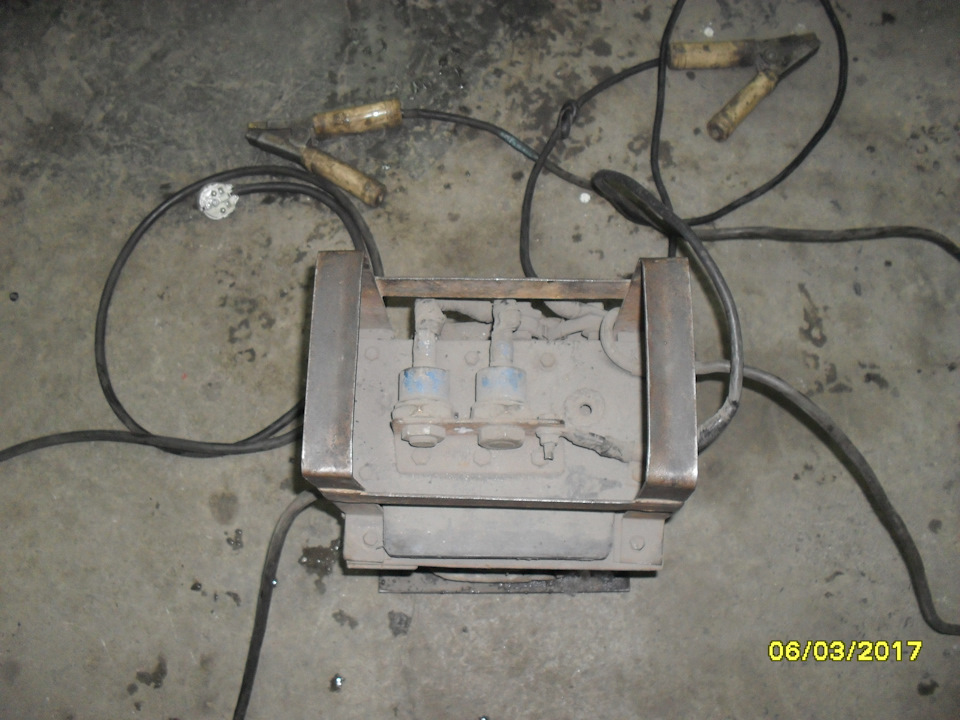

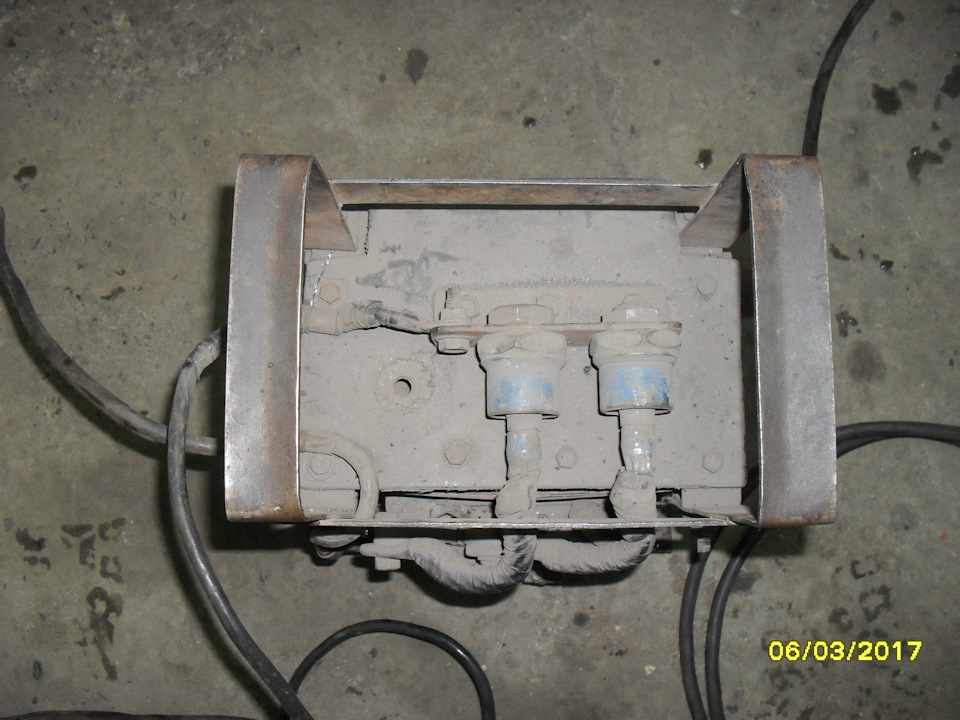

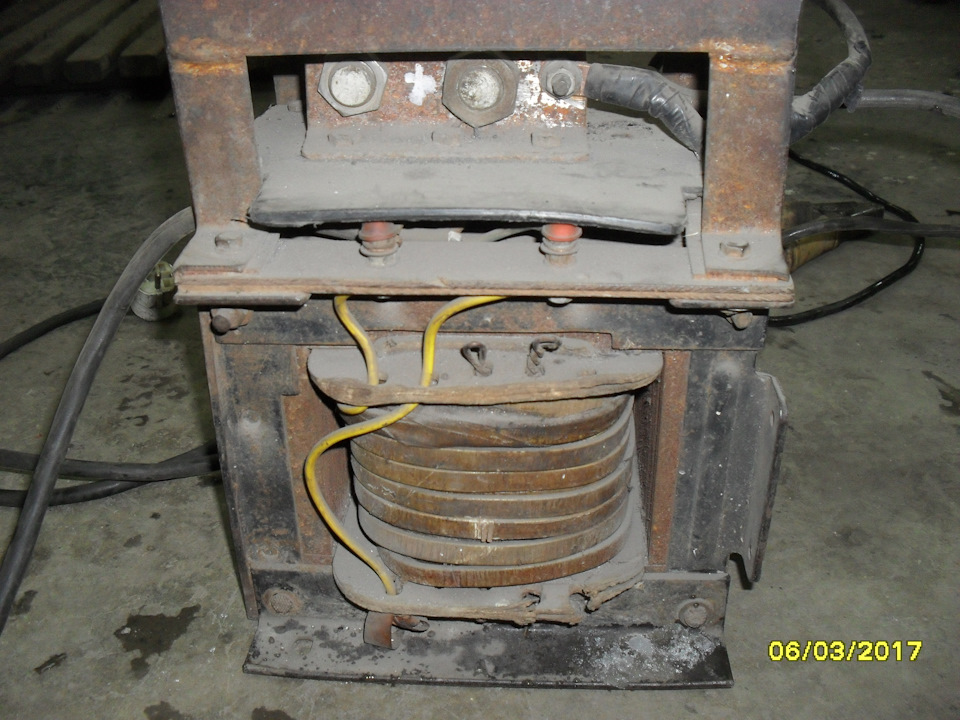

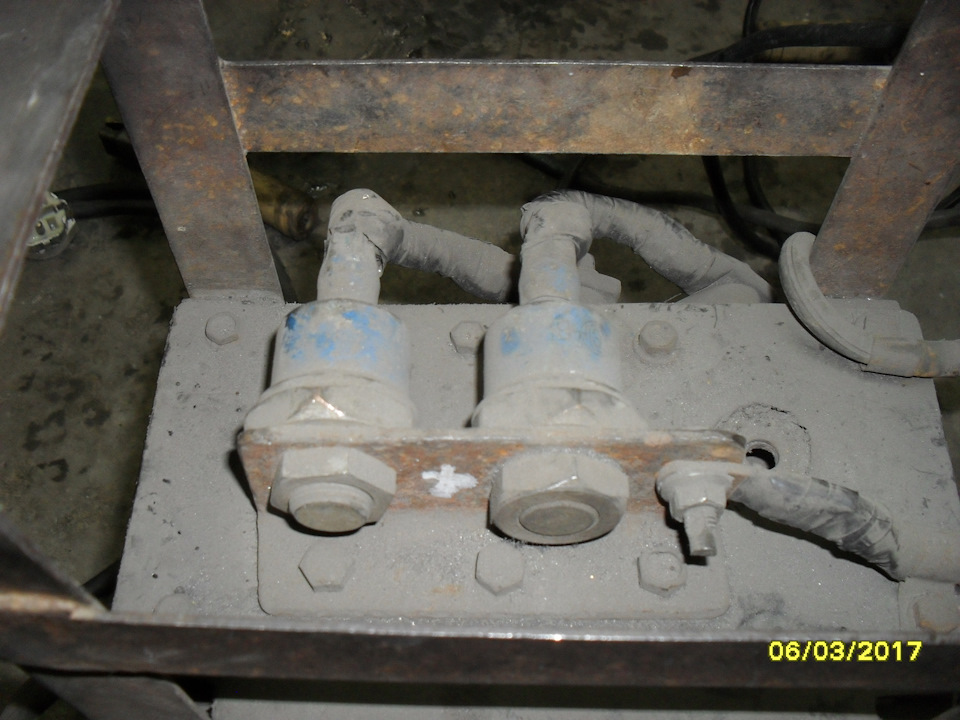

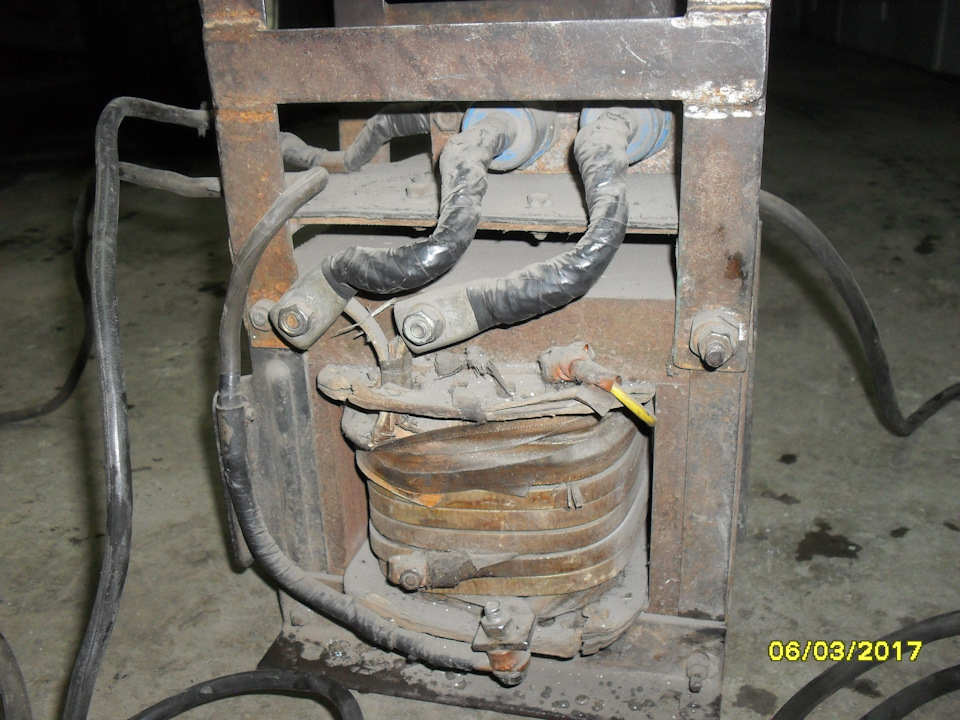

Давно был изготовлен ( более 15 лет назад) трансформатор для запуска двигателя при севшем АКБ. Трансформатор за это время показал себя как необходимый и неотъемлемый инструмент моего гаража. Этим трансформатором в зимнюю пору завелись не одна сотня машин ( вплоть до Зил-130). Обычный трансформатор ( изначально это была самодельная электросварка) размером 230х130х200мм. Две вторичные обмотки намотаны медной шинкой 10х4мм. и соединены последовательно. И на выходе подсоединены два 200 амперных диода. Вторичная обмотка получилась со средним выводом. На выходе 14 вольт постоянного тока мощностью 400ампер. Для запуска двигателя применены сварочные кабели и крокодилы. И этого тока более чем достаточно. ( на фотках трансформатор немного пыльный, нужно ему наверно корпус сделать)

Комментарии 19

Из пары трансформаторов от микроволновки можно сделать неплохой пускач, выковырять оттуда вторичную обмотку и

Можно. И из двух Латров делают (даже сварку).

Ох как от таких "Пускачей" электроника летит )))

Ни разу ничего не сгорело.

Для этого и написана техника безопасности, как раз для одного случая из сотни или тысячи.
Опытный электрик старается не заряжать аккум на машине не отключив клемму ибо не известно что может пойти с зарядника или пускового, а ремонт ой какой дорогой.
Опытный — это тот кто через это прошел сам или лично видел. А так -то да, может и никогда не случиться.

Читайте также:  Рхх ваз 21214 инжектор цена

Ох как от таких "Пускачей" электроника летит )))

Есть конкретные примеры или случаи?

Естественно. Вы наверно не знаете как после "прикуривания" вылетают коммутаторы на иномарках.

Аааа вы про ино) я то тазы только запускал) инжекторные тоже но вроде ни чего не горело, хотя я побаивался что эбу офигеет от такого разряда)

Обожаю трансформаторы и силу, отличная вещь, но облагородить нужно.

Облагорожу ( как время найду).

Вещь полезная, Катюша бронебойная

У меня что то подобное тоже старое из СССР, но в корпусе, зимой что угодно запускает)

Есть у меня автомобиль «Газель», и на нем аккумулятор уже отслужил, видимо, свое — быстро разряжается при запуске двигателя автомобиля, особенно сейчас, зимой. Жаба душит купить новый аккумулятор, а тем более, говорят: кризис в стране :), и, так как я немножко знаком с электричеством, задумал сделать пусковое устройство для автомобиля: чтоб запускать его от розетки.

Валялся у меня с давних времен самодельный сварочный трансформатор, который верой и правдой служил мне, пока я не купил сварочный инвертор, лет пять назад. Замерил выходное напряжение на трансе — 30,5 вольт. Но, так как для автомобиля нужно 12-14 вольт, значит нужно перематывать вторичную обмотку? Да, но есть другой путь: применить однополупериодный выпрямитель. Этот выпрямитель будет использовать только одну половину синусоиды тока, что приведет к обрезке напряжения в два раза, т.е до 15 вольт, что нам и нужно.

Доработка сварочного трансформатора свелась к установке мощного диода и ….всё!

Примитив, скажете вы — да, согласен, но этот примитивный аппарат позволяет без проблем, в зимних условиях, запускать 406й двигатель автомобиля «Газель» при «убитом» аккумуляторе.

Я уверен: у многих валяются без дела такие трансы, которые можно переделать в мощные зарядные или пусковые устройства. Цена вопроса: стоимость бэушного мощного диода 160-200 А, на радиорынке — 500 р, кабели с «крокодилами» для подключения — 250 р, трансик — у вас в наличии.
