Установка электростеклоподъемников на ваз 21099

Приветствую вас мои подписчики! Давненько ничего не писал про свою машинку. Да всё никак не мог собраться). А поделиться есть чем. Так как много доработок накопилось. Начну с установки ЭСП.
Итак поехали:

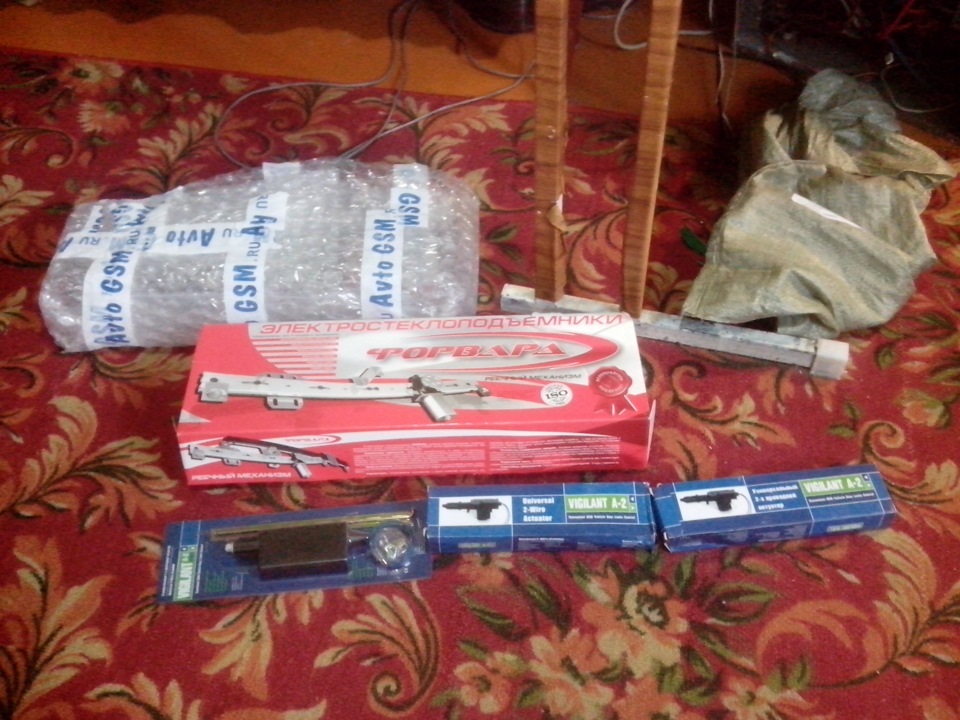

В середине мая в магазине AVTOGSM заказал ЭСП форвард на передние двери. Пришли они вот в таком виде 🙂

Придти пришли, но установить их смог только через пару месяцев. Так как вылезла куча непредвиденных проблем с установкой ЭСП. Сперва не мог достать доводчик стёкол Falcon WR-250. Без него не получилось бы подключить ЭСП к волгоблоку(там контакты слаботочные).
C большим трудом всё же нашел этот доводчик в каком то интернет магазине. Потом подходящие провода искал. Здесь тоже не без проблем обошлось.
И вот наконец-то все компоненты в наличии. Почти всё готово к установке.
Начал с установки волгоблока клавиш ЭСП в дверную карту так сразу решил делать чтобы было как в иномарке)

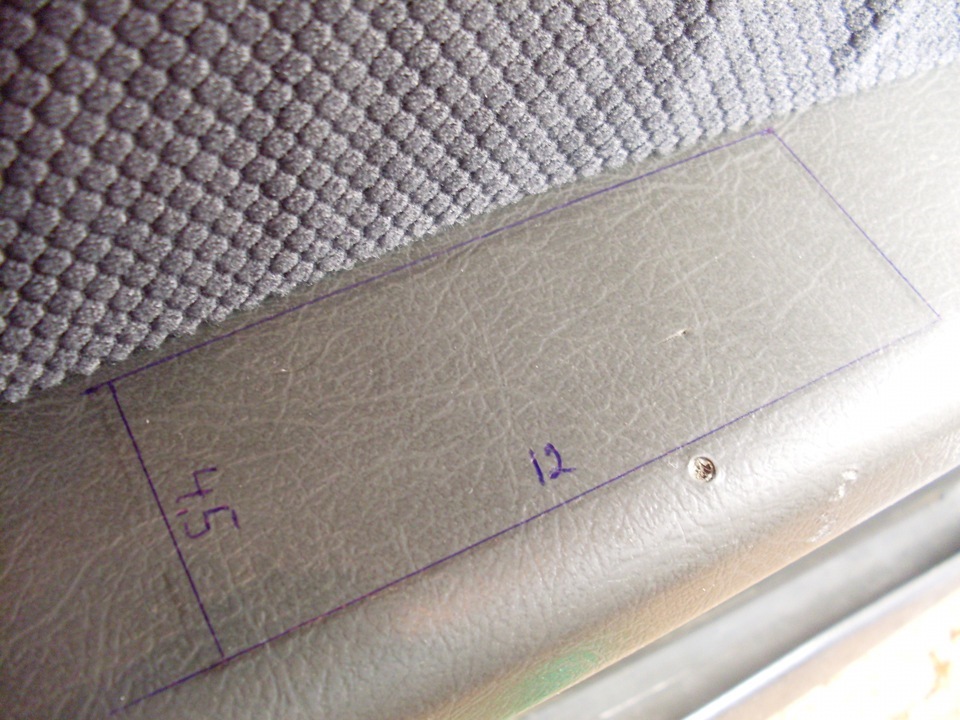

Вымерил на бумаге по даташитам размеры блока и одиночной клавиши на пассажирскую дверь сделал трафареты для них, и наклеил его на то место где буду размечать. По этому трафарету расчертил разметку.

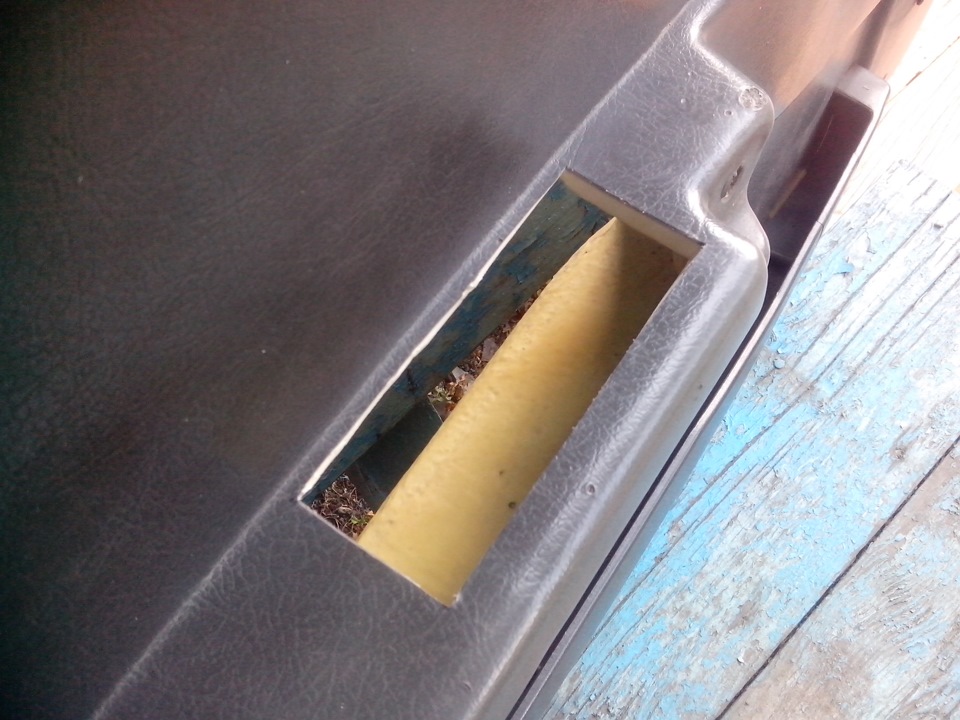

И очень аккуратно начал вырезать канцелярским ножом. Получилось ровненько без перекосов,

но блок не полез в вырезанное гнездо. Пришлось подрабатывать края напильником. После подработок напильником блок встал на своё законное место. Как будто так и было.)

Получилось. Потом спаял провода и смонтировал разъём COM.
На этом с водительской дверной картой пока всё. Далее приступил к пассажирской дверной карте.

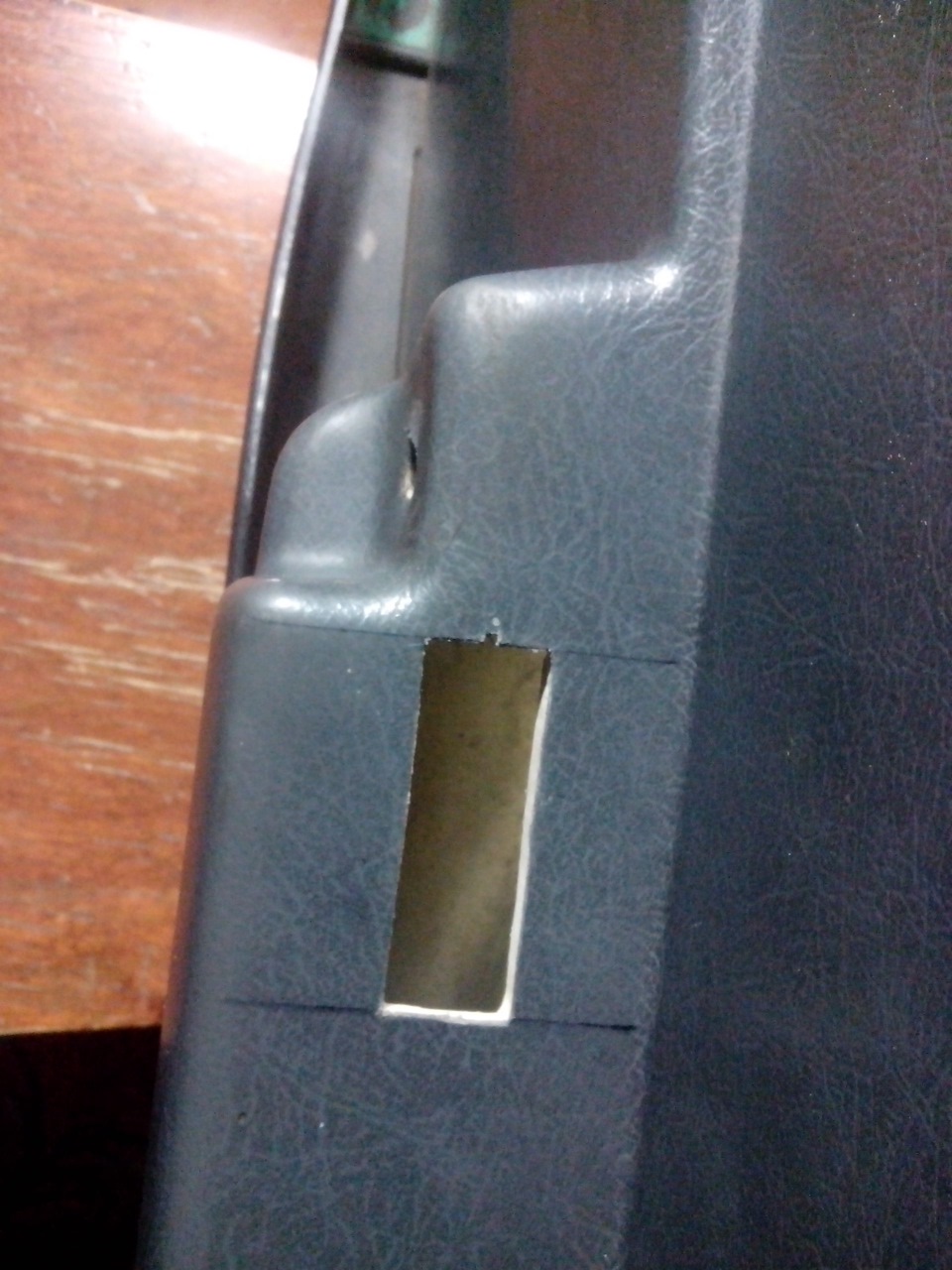

Разметил по трафарету и вырезал

Тоже пришлось подработать напильником.)

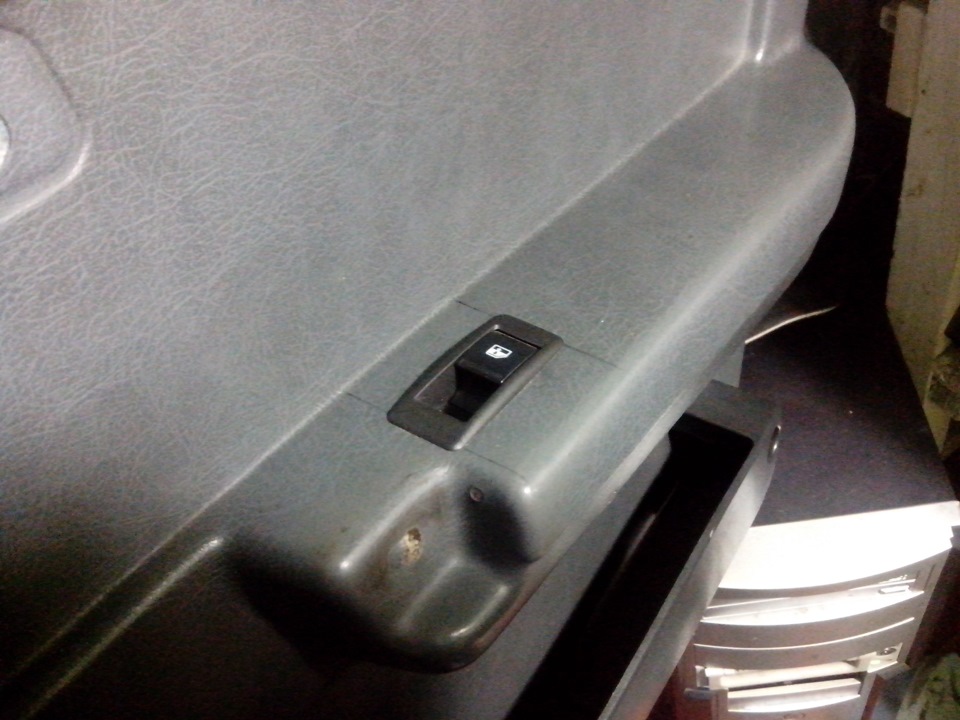

Вставил клавишу

На этом с дверными картами всё.
Далее приступил к установке самих ЭСП. Т.к. с установкой ЭСП вместо родных вёсел не было никаких проблем. То решил обойтись без фоток. Итак установил, проверил работу обычной кнопкой ЭСП от 2110. Работают отлично.

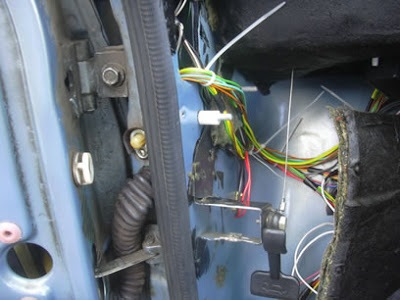

Настал черёд проводки и прокладки проводов через двери и стойки. Судя по прочитанным отчётам, у многих на этом этапе не было проблем. У меня же на этом этапе вылезли очень большие проблемы.
1. Это то что протянуть пучок проводов через нижнею часть стойки оказалось невозможным. Потому что за ограничителем открывания двери находиться горизонтальная перегородка с дыркой через которую проходят только провода ЦЗ и на динамик. Единственный выход из ситуации остался, это протягивать через верхнюю часть стойки. Для этого пришлось снимать полностью торпеду и вытаскивать её из машины чтобы не мешалась.

После того как избавился от торпеды, и можно было бы приступать к протяжке проводов из стойки в дверь, то…
Вылезла 2я проблема: Это отсутствие нужного провода. Наскрёб на водительскую дверь провод. Получился вот такой толстый пучок и то не хватило на все клавиши количества проводов.

Учитывая что есть ещё провода ЦЗ и динамика + проводка ЭСП а так же провода массы, +12, габариты, и провод от дверного концевика. Пучок проходящий через дверь получился очень внушительным. Не меньше 20 проводов получилось в пучке. Тут на счастье подвернулся под руку нуль-модемный СОМ кабель с 10ю жилами внутри. С этим кабелем толщина пучка сразу сократилась.

Решено было поставить этот кабель на управление доводчиками с волгоблока ЭСП. Оставшиеся пустые жилы подключил к концевику двери и габаритам. На питание самих ЭСП кинул провода на 2,5 квадрата, масса и +12 взял потоньше т.к. в дверях кроме реле и светодиодов нет ничего мощного.

Получившийся пучок(вместе с ЦЗ и динамиком) протянул в термоусадке 25мм, которую усадил заранее до 20мм на балванке.

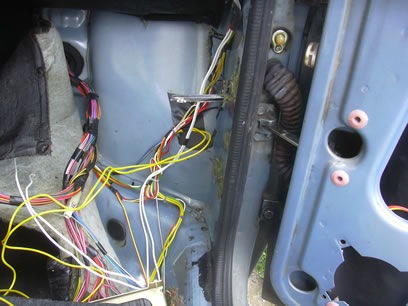

После того как протянул пучок из двери в стойку, припаял выведенные провода к доводчику а так же к концевику двери, габаритам, +12 и массу. На всякий случай повесил на габариты и +12 предохранители на 2А. Потом нарастил тот провод который хотел использовать вначале. Припаял к этому проводу 2 разъёма 8ми и 2х контактный чтобы можно было в случае чего отсоединить от пассажирской двери.

Затем используя ту же самую термоусадку протянул через неё провода, из правой двери в стойку. Далее припаивание разъёма.

На этом с установкой ЭСП всё. Но ставить дверные карты на место пока ещё рано, так как параллельно установке ЭСП шли ещё пара доработок. Но это уже другая история…

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема подключения стеклоподъемника на автомобиле ВАЗ-2110 выглядит следующим образом:

  1. снимаем минусовую клемму с аккумулятора машины, чтобы прекратить подачу напряжения в бортовую сеть электроснабжения;
  2. берем провода, которые реализуются в стандартной комплектации стеклоподъемников реечного типа и делаем из них своеобразный жгут, обеспечивающий удобство подключения;
  3. снимаем монтажный блок авто, для чего потребуется отвинтить саморез, фиксирующий специальную защелку;
  4. переворачиваем блок и аккуратно монтируем в соответствующий разъем колодку Ш1 подготовленного заранее жгута проводов;
  5. демонтируем обшивку двери;
  6. тянем провода к электрическому приводу стеклоподъемника. Для этого потребуется аккуратно пропустить их через отверстия в самой двери и стойке кузова с нужной стороны.

После этого монтируются кнопки или клавиши, которые будут использоваться для управления стеклоподъемниками. В зависимости от вашего желания, они могут крепиться либо в облицовку двери автомобиля ВАЗ-2110, либо в уже имеющуюся панель управления. В первом случае потребуется использование дополнительного провода, который позволит обустроить подсветку клавиш.

Схема стеклоподъемников на ВАЗ-2107

На рынке автомобильных товаров для старых механических моделей ВАЗ есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

Читайте также:  Чем отличается ларгус кросс от ларгус универсал

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ-2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Подключение стеклоподъемников ВАЗ-2109

Владельцы авто ВАЗ 2109 могут заменить стеклоподъемники с механическим приводом на электростеклоподъемники. На автомобилях 2109 электрические стеклоподъемники можно подключить через штатную проводку, в которой уже все предусмотрено для подключения ЭСП.

Эта схема используется для подключения ЭСП на более «богатых» комплектациях девятки и ее желательно использовать при самостоятельном подключении. Ниже приведены схемы для подключения ЭСП с блоками предохранителей нового и старого образцов.

Схема подключения стеклоподъемников на ВАЗ 2109 с монтажным блоком старого образца (17.3722):

  • 1 — Монтажный блок
  • 2 — Реле зажигания
  • 3 — Замок зажигания
  • 4 — Моторедуктор электростеклоподъемника правой двери
  • 5 — Моторедуктор электростеклоподъемника левой двери
  • 6 — Переключатель электростеклоподъемника правой двери
  • 7 — Переключатель электростеклоподъемника левой двери
  • К7 — Реле питания электростеклоподъемников
  • А — К выводу «30» генератора
  • Б — К колодке жгута проводов, подключаемой к табло подсветки рычагов отопителя
  • В — к табло подсветки рычагов отопителя
  • Г — условная нумерация штекеров в колодке моторедуктора

Схема ЭСП ВАЗ 2110, 2111, 2112

  • 1 – монтажный блок
  • 2 – выключатель зажигания
  • 3 – переключатель электростеклоподъемника правой передней двери
  • 4 – переключатель электростеклоподъемника правой задней двери
  • 5 – моторедуктор электростеклоподъемника правой передней двери
  • 6 – моторедуктор электростеклоподъемника правой задней двери
  • 7 – моторедуктор электростеклоподъемника левой задней двери
  • 8 – моторедуктор электростеклоподъемника левой передней двери
  • 9 – переключатель электростеклоподъемника левой задней двери
  • 10 – переключатель электростеклоподъемника левой передней двери
  • 11 – реле включения электростеклоподъемников
  • А – к источникам питания
  • В – к выключателю освещения приборов
  • С – условная нумерация штекеров в колодках электростеклоподъемников

Реле стеклоподъёмников у этого автомобиля находится в монтажном блоке. Слева под панелью в блоке предохранителей на дополнительном разъеме.

Схема стеклоподъемника ВАЗ-2115, ВАЗ-2115

Электростеклоподъемники передних дверей на автомобили ВАЗ-2115, ВАЗ-2114 (обычно электрические стеклоподъемники устанавливаются только на передние двери).

1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения.

Схема подключения силовой кнопки ЭСП

Контакты 1-6 и 7-3 нормально замкнутые (НЗ). 1-2, 7-2 — нормально разомкнутые (НР) соответственно. Т.е 2 пары переключающих контактов. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла).

Последовательное подключение — схема

Выход допкнопки 1 в водительской двери подаем на вход 6, а выход 7 на вход 3 основной кнопки на пассажирской двери. Разрезаем в колодке провода, соединяющие контакты 5-6 и 6-3. Минус контакта 5 идет теперь только на подсветку, а контакты 6 и 3 теперь берут выход с допкнопки 1 и 7 водительской двери. Установка параллельно приведет к закорачиванию при подъёме и опускании. Жирным выделены силовые провода.

При использовании триггерных кнопок подключение всех двигателей ЭСП выполнять только через реле. При использовании обычного доводчика реле также нужны, так как их нет в блоке доводчика на длительное нажатие и весь ток идет через кнопки и провода от них.

Параллельное подключение — схема

Провода от основной кнопки рядом с двигателем ЭСП водителя идут напрямую на 88 контакт реле и с контакта 30 сразу на двигатель, а длинные провода от дублирующей кнопки идут на контакт 85 обмотки реле, а уже реле дает подпитку мощным плюсом двигателю ЭСП пассажира. Параллельное соединение для силовых кнопок предпочтительнее, так как на основной кнопке (пассажирской) не нужно реле и тем самым исключаем лишнее щелканье реле при работе основной кнопки на двери пассажира.

Схема на любое количество кнопок и дверей

Тут параллельно можно ставить любое количество кнопок и одновременно нажимать в разных направлениях — схемотехнически короткое замыкание невозможно. В ситуации когда на основной кнопке жмем подъем, а на дублирующей опускание — просто остановится, так как на обеих силовых линиях будет одинаковый потенциал. Преимущество схемы в том, что силовая коммутация в одном месте, нет потерь в жгутах и на кнопках, минимум «протяжек» проводов — по 2 всего на канал + масса.

Доводчик стекол Pandora DWM

Схема подключения кнопки пассажирской двери последовательно через дублирующую кнопку на водительской двери. Контакты 1-6 и 7-3 всегда нормально замкнуты. При нажатии кнопки вверх контакты 1-6 размыкаются и замыкаются 1-2 (подъем стекла). При нажатии кнопки вниз контакты 7-3 размыкаются и замыкаются 7-2 (опускание стекла). 30-й контакт 5-ти контактного реле без подачи напряжения на контакты обмотки постоянно замкнут на контакт 88, что дает нам необходимый минусовой контакт (работает как переключатель). Если на обмотку подано напряжение, то 30 контакт отключается от контакта 88 и подключается к контакту 87. Контакт 86 обмотки соединяется с массой.

Установка электростеклоподъемников на ВАЗ

Выполняется процедура в такой последовательности:

  1. временно удаляем уплотнитель стекла, расположенный с внутренней стороны двери;
  2. извлекаем стекло, после чего демонтируем механизм крепления стеклоподъемника;
  3. монтируем устройства, которые будут работать от электрического привода;
  4. подсоединяем минусовую клемму к аккумуляторной батарее и проверяем работу нового стеклоподъемника;
  5. монтируем на место стекло и осуществляем обшивку двери.

В отличие от обычных механических устройств, электрические стеклоподъемники оснащаются не традиционными зубчатыми редукторами, а специальным барабаном. В его отверстие, расположенное в центре, вставляется вал электродвигателя постоянного тока. При этом мотор представляет собой лишь компонент моторедуктора, от которого, как мы уже выяснили ранее, зависит скорость и качество подъема и опускания стекол.

Монтаж подъемного устройства осуществляется достаточно просто. Начинается он с отключения аккумуляторной батареи. После этого фигурной отверткой откручиваются 3 самореза, отстегиваются защелки дверной обивки и демонтируется дверной карман. С помощью тонкой отвертки поддевается ручка (фиксатор) стеклоподъемника — острие инструмента для этого вставляют в углубление между фиксатором и розеткой.

Саму ручку извлекают. На следующем этапе демонтируется ручка открывания двери автомобиля. Для этого необходимо отверткой поддеть накладку ручки и извлечь ее. Теперь отверткой отворачиваются 2 винта крепления, которые были скрыты накладкой. После этого ручка снимается без особого труда. С помощью отвертки убирается также кнопка стеклоподъемника, которая служит для блокировки двери.

Читайте также:  Фишки мама папа для авто

Сняв 6 пистонов, убирают также облицовку, закрывающую механизм регулировки автомобильного зеркала. В результате остается легко демонтировать дверную обивку. Вооружившись гаечным ключом на 10, откручивают 2 болта, которые удерживают обоймы автостекла. Далее последовательно отворачиваются 2 гайки крепления механизма подъемника, гайки верхнего и нижнего креплений, 3 гайки, обеспечивающие фиксацию подъемного механизма.

По завершении описанного этапа наступает очередь вывести нижнюю направляющую шпильку подъемного приспособления из дверной панели. Для облегчения и упрощения подобной операции верхнюю шпильку направляющей необходимо отогнуть с помощью отвертки. Теперь весь подъемный механизм можно спокойно извлечь через образовавшийся проем в дверном каркасе.

Сегодня электростеклоподъёмники стали незаменимым элементом, в принципе, как и любой домашний электроприбор. Новые версии авто ВАЗ 2109, конечно, имеют ЭСП, установленные в заводских условиях, но трудно сказать, что они работают с необходимой эффективностью.
В морозные месяцы резинка уплотнителя примерзает к двери, поэтому опустить стекло практически невозможно. Имея под рукой подходящее руководство для ВАЗ 2109, замена стеклоподъёмника будет выполняться легко и просто.
Таким образом, есть возможность избавиться от всех ошибок данного производителя. На ваз 2109 замена стеклоподъемника может быть выполнена своими силами.

Для начала потребуется посетить специализированный магазин, где продаются качественные . Рекомендуется сразу приобрести реечную конструкцию для ЭСП, по сравнению с тросиковой конструкцией она отличается повышенной надёжностью.
В покупаемый комплект также должны входить:

  • кнопки для управления;
  • специальные кронштейны, предназначенные для инсталляции СП;
  • заглушки для отверстий ручек обычного стеклоподъёмника;
  • различные шайбы и гайки.

Инсталляция выполняется по схеме:

  • устройство вначале монтируется на одной двери, затем на другой;
  • прокладывается проводка;
  • проверяется эффективность работы;
  • проводится сборка.

Детальная смена стеклоподъёмников

  • Со стороны салона нужно снять ручку и извлечь «мыльницу», располагаемую под самой ручкой открытия двери.
  • Аккуратно выкручиваются крепёжные болты, демонтируется . Не допускается повреждение пластмассовых защёлок.

Примечание! Если сломалось несколько защёлок, их нужно обязательно заменить новыми. В ином случае в салоне будет наблюдаться дребезжание.

  • Теперь по очереди извлекают заглушки, ручку и её фиксатор. Также следует вывинтить болты с ручки и снять «пипку».

  • Как правило, ручные стеклоподъёмники крепятся 7-ю гайками и парой болтов, которые фиксируют устройство к стеклу. В таком случае требуется снять все болты и достать устройство из двери.
    Так как в процессе смены есть риск разбития стекла, рекомендуется его закрепить тросиком.

  • Извлекается болт направляющей старого стеклоподъёмника, а также болты кронштейна поднятия стекла сквозь дверное отверстие. Это же касается и нижнего крепёжного болта салазки СП.
  • После отвинчивания всех необходимых креплений, можно смело доставать механическое устройство.
  • Теперь нужно уделить внимание подготовке нового стеклоподъёмника, а также инсталляции правильных кронштейнов.
  • К двери пока что прокладывается временная проводка от аккумулятора. Она может потребоваться для регулирования ЭСП, дабы предотвратить заедание, закусывание стекла при подъёме и при фиксации устройства к стеклу.

Примечание! Нужно быть предельно внимательным, нельзя допускать замыкания проводов.

  • Чтобы внутрь двери, сначала требуется его вмонтировать в сложенном состоянии, так как есть риск того, что он не войдёт.

Примечание! На момент покупки устройство находится в разложенном состоянии. В таком случае нужно подключить его временными проводами, только после этого сменяя полярность, рейку подводят в середину.

  • ЭСП монтируется на место старого подъёмника, шпильки СП заводятся в дверные отверстия и наживляются несколькими гайками.

Примечание! Шпильки не вбиваются, а наживляются, поскольку далее нужно будет прикручивать подъёмник к стеклу, что не обходится без подгонки.

  • Рейка подъёмника приподнимается, таким образом, появляется возможность совместить отверстия со всеми дырками крепления стекла, только тогда СП прикручивается на своё место.

  • Стекло поднимают и отслеживают ровность работы, не допускаются даже самые малые перекосы и заедания. Если это сделать не получается, скорее всего, требуется ослабить крепление СП непосредственно к двери.
    Крепёж поворачивают влево или вправо, затягивают повторно гайки и проверяют работу установленного стеклоподъёмника.

Примечание! В некоторых ситуациях от подобных действий СП работает хуже, тогда нужно будет повернуть механизм в противоположную сторону.

Определение места расположения кнопок управления

Для таких действий потребуется линейка, карандаш, напильник и ручная дрель:

  • Сначала просверливают отверстие в обшивке.
    В этом деле нельзя спешить, лучше сделать меньше дырку, подточить её и примерить кнопку. Если она не входит, нужно подточить ещё раз.

Примечание! Нельзя допустить замыкания проводов, желательно на момент проведения работ отключить «-» клемму АКБ.

  • Демонтируется пластик передней стойки и отгибается обшивка салона.
  • Несколько метров провода двужильного проводят сквозь эту стойку непосредственно в дверь. Также требуется по такому принципу провести одножильный провод.
  • Так как провода спустя время гниют и переламываются, нужно вмонтировать кожухи между дверью и стойкой. Как правило, при отключенном зажигании на «девятке» работает только прикуриватель и габаритные огни.
  • Когда проводка полностью протянута, пришло время её подключения. Для того требуется иметь в наличии соответствующую схему.
  • По окончанию работ нужно проверить работоспособность всего механизма. Надевают клемму на АКБ, нажимают на кнопку, оценивают эффективность работы нового ЭСП и загорание подсветки на кнопке.

Примечание! Если СП чересчур медленно работает, нужно попробовать перекинуть «+» провода.

Все получившиеся соединения обматываются изолентой, при этом сами провода прячутся в нишу салона. Это необходимо сделать, дабы предупредить их пережатие рейкой ЭСП.
В дверную обшивку ВАЗ 2109 можно установить кнопку, выполнить подключение колодки и вмонтировать обшивку на место. Все снятые элементы устанавливаются в противоположном снятию порядке и повторно проверяют работоспособность электростеклоподъёмников.
Конечно, ЭСП – это важная часть машины, но не обязательно для их установки обращаться к профессионалам, так как видео и фото в интернете раскрывают все тонкости монтажа механизма своими руками. Для лучшего восприятия процесса замены предусматривается детальная инструкция с описанием каждого этапа.
Для получения желаемого результата важно приобрести качественный механизм, цена которого может отличаться в зависимости от производителя.

Как подключить стеклоподъемники на ВАЗ 21099, должен знать каждый автовладелец этого автомобиля. Первоначально потребуется демонтировать старый механизм. Что касается выбора электростеклоподъемника, то автомеханики рекомендуют покупать устройство марки «Berkut».

Основные характеристики

Стеклоподъемник ВАЗ 21099 «Berkut» оснащен металлическим механизмом с шарнирно-связанными рычагами. Подобная конструкция позволяет поднять стекла как на ВАЗ 21099, так и на других отечественных и европейских марках машин. Необходимо отметить, что такой механизм укомплектован современным мотор-редуктором ПТ-060. Его сборка осуществляется в Ижевске с применением новой швейцарской технологии. Подобные электростеклоподъемники оснащены:

  • проводкой, пронумерованной с учетом электрической схемы;
  • кнопками-переключателями;
  • декоративными заглушками;
  • дополнительными крепежами;
  • резиновыми переходными манжетами.
Читайте также:  Когда нужно менять шрус

Автомеханики прекрасно знают, как подключить стеклоподъемники на ВАЗ 21099. Если подобная работа выполняется своими руками, тогда рекомендуется воспользоваться электрической схемой с объяснениями, предлагаемой производителем. У некоторых производителей схема по установке представлена в виде технологического чертежа для быстрой сборки. Чтобы установить такой механизм поднятия стекол на ВАЗ 21099, потребуется 2-2,5 ч на 1 дверь. Эта процедура осуществляется с помощью:

  • отверток, крестовой и шлицевой;
  • кусачек;
  • пассатижей;
  • ключей на «8» и на «10»;
  • ножа;
  • протяжки.

Из расходных материалов, перед тем как подключить стеклоподъемники на ВАЗ 21099, потребуется подготовить:

  • изоленту;
  • смазку силиконовую;
  • провод медный;
  • скотч.

Пошаговая инструкция

Выполняется замена тросика

Рассмотрим процедуру подробно. Первоначально отключают питание от аккумуляторной батареи. В противном случае рекомендуется удалить предохранители цепи прикуривателя и освещения транспортного средства. Затем демонтируется обивка двери. Этот процесс выполняется легко. Новичкам рекомендуется использовать универсальный съемник крепежных пистонов. Чтобы снять штатный механизм поднятия стекла, потребуется зафиксировать стекло в определенном положении.

Для этого используют подручные материалы, в том числе и скотч. Следующий шаг предусматривает демонтаж резиновых заглушек из отверстий под кабельные выводы и боковых обивок под приборами панели. При необходимости боковая обивка не снимается. Получить доступ можно и через специальные отверстия. В этом случае применяется протяжка. Она вставляется в канал стойки.

Затем к кронштейну стекла с помощью болтов М6 присоединяется регулировочная пластина. Предварительно понадобится установить ее в наклонный паз. Перед тем как подключить стеклоподъемники на ВАЗ 21099, потребуется в верхнее отверстие вставить механизм в сложенном виде. Он фиксируется с помощью 3-х гаек М6 и стопорных шайб. Винт устанавливается в среднее отверстие.

Затем потребуется демонтировать 2 декоративные заглушки, находящиеся на передней панели. Для этого отсоединяется провод от прикуривателя. Через отверстия в дверях и их стойках протягивается кабель. Необходимо учесть, что эти провода и те, которые идут к электродвигателю, не должны соприкасаться с подвижными частями системы. Проводка крепится с помощью изоленты или скотча.

До того как подключить стеклоподъемники на ВАЗ 21099 окончательно, подается питание от батареи и включаются габаритные огни транспортного средства. Если подсветка переключателя механизма не зажглась, тогда потребуется поменять местами гнезда на контактах и переключателях. Затем огни выключаются.

Заключительный этап

Установка электрической системы управления

Рычажная система переводится в удобное положение для фиксации стекла. Затем механизм соединяется с регулировочной пластиной и стеклом. Гайки затягиваются. Перевести рычажную систему в удобное для фиксации стекла положение можно, если использовать альтернативный источник питания. Лучше отдать предпочтение двойному проводу и штатному автомобильному аккумулятору.

Решить, как подключить стеклоподъемники на ВАЗ 21099, возможно с помощью чертежа электропроводки «девятки». В любом случае проверка работоспособности рассматриваемого механизма осуществляется по вышеописанной методике. При выходе стекла из пазов направляющих потребуется ослабить гайки, которые крепят регулировочную пластину.

Затем короткая направляющая фиксируется в верхнее отверстие. В случае перемещения стекла с определенным усилием происходит отсечка. В этой ситуации ослабляются гайки, которые крепят пластину. Для этого закрепляется короткая направляющая в отверстие снизу.

При прогонке стекла из нижнего крайнего положения в верхнее нужно учесть, что оно не должно выходить из направляющих пазов. Подобная процедура осуществляется 2-3 раза.

Затем крепеж фиксируется. Процесс, связанный с тем, как подключить стеклоподъемник на ВАЗ 21099 б/у, предусматривает применение силиконового спрея. В этом случае стекло в уплотнители будет входить без проблем.

У вас «девятка». Во времена производства этой модели завод не устанавливал электростеклоподъемник – за редким исключением. В этой публикации подробно рассматривается установка электростеклоподъемников на ВАЗ 2109. Что касается того, какие брать, то опытные автолюбители склоняются в пользу продукции фирм «Беркут» и «Гранат».

Подобные детали бывают трех видов:

  • тросиковые – самый дешевый вариант, поэтому самый плохой (стекла поднимаются и опускаются медленно, если стекло примерзнет, то тросик может оборваться и привод выйдет из строя)
  • реечные – также могут сломаться, если стекло примерзнет, также нужно постоянно смазывать механизм, чтобы он не заел;
  • шарнирно-рычажные – самый дорогой вариант, но и самый оптимальный, потому что стекло перемещают быстро, во время работы не шумят, не сломаются, даже если стекло примерзло.

Также выбирайте стеклоподъемники, в комплект которых, кроме электромотора, входят еще: проводка, кнопки, заглушка, необходимые крепежи и резиновые манжеты. Последние пригодятся, когда вы будете протягивать проводку из стойки внутрь двери.

А теперь приступим к основной теме нашего повествования…

Как осуществляется установка электростеклоподъемников на ВАЗ 2109?

1. Отключите питание от аккумулятора. Бывает, что по определенным причинам сделать этого невозможно. Тогда отключите цепи питания прикуривателя, подсветки панели приборов и кнопок. К ним вы будете подключать проводку электростеклоподъемника.

2. Снимите обивку дверей.

3. Зафиксируйте стекло (можно воспользоваться скотчем), чтобы оно не упало, когда вы снимите механизм стеклоподъемника.

4. Снимите механизм ручного стеклоподъемника. Делается это так:

  • откручиваются болты, крепящие дверное стекло к механизму стеклоподъемника;
  • находите направляющую механизма – ее фиксируют четыре гайки;
  • сначала окручивается нижняя гайка, потом две посередине и верхняя;
  • теперь откручиваются три гайки, которые крепят стеклоподъемник в месте, где находится ручка вращения;
  • после этого вынимается механизм – если застрянет верхнее крепление, просто надавите на нее отверткой и потяните.

5. Установите новый электростеклоподъемник. Делается это так:

  • механизм помещается внутрь двери – его нужно просовывать через самое большое отверстие;
  • и крепится двумя шпильками – их надо вставить в те отверстия, где раньше были две гайки посередине, которые крепили направляющую ручного стеклоподъемника, и зафиксировать их гайками.

6. Совместите крепления, имеющиеся на рычажной системе стеклоподъемника и на стекле. Для этого дайте питание (например, от аккумулятора) на контакты мотора привода. Как только крепления совместятся, зафиксируйте их болтами, которые идут в комплекте с электроприводом.

7. Хорошо смажьте все поверхности, которые трутся в процессе работы.

Теперь вам осталось только подсоединить электростеклоподъемник к электрической системе ВАЗ 2109. Но это уже другая история. И если вы в ней ничего не понимаете, то лучше пригласите знакомого электрика. Он это сделает за пять минут. А вы сэкономите время и убережете себя от проблем, которые могли бы возникнуть, если бы вы сделали что-то неправильно.

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

error: Content is protected !!
Adblock detector
