Установка эур на ваз 2107 инжектор

ВАЗовская “классика” не предусматривает такой опции, как усилитель руля. Если при движении по дороге управление не требует особых усилий, крутить руль на малой скорости, маневрируя на парковке, достаточно тяжело. Чтобы крутить руль “одним пальцем”, можно установить электроусилитель руля на ВАЗ 2107. При кажущейся сложности устройства монтаж и подключение не требуют особенных навыков и не занимает слишком много времени. Для установки усилителя руля понадобится комплект ключей, дрель и электроусилитель с проводами и крепежными деталями.

Для чего ставят ЭУР на ВАЗ 2107

Электроусилитель на “семерку” устанавливают в таких случаях:

  • для облегчения управления, когда машиной управляет представительница прекрасного пола;
  • для безопасности, удобства и комфорта управления;
  • в качестве элемента тюнинга автомобиля;
  • чтобы облегчить управление автомобилем пожилым людям или людям с проблемами здоровья.

Типы усилителей рулевого управления

На современных машинах применяются два типа усилителей: гидравлический и электрический (электромеханический) усилители руля. Сокращенно — ГУР и ЭУР.

В основе работы ГУР лежит использование давления рабочей жидкости (масла). В систему гидроусилителя входит насос, подающие трубы, резервуар и масло. Насос создает давление масла, которое воздействует на механизм, облегчая поворот колес при повороте рулевого колеса. Конструкция такого усилителя достаточно сложная, монтаж — трудоемкий, а сам усилитель требует регулярного обслуживания. Только при выполнении этих условий ГУР будет радовать легкостью и мягкостью работы.

Установка ГУР на машину, конструкция которой не предусматривает усилителя рулевого управления — сложная и очень дорогая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установки гидравлического усилителя на ВАЗ 2107 не оправдана.

Электромеханический усилитель прекрасно справляется со своими функциями и стоит почти вдвое дешевле, чем ГУР. Монтаж ЭУР на ВАЗ 2107 не отличается большой трудоемкостью и не вызывает особых сложностей. Электроусилитель руля не требует периодического проведения ТО и отличается большей надежностью и долговечностью, чем ГУР. Для его работы не нужны специальные жидкости и насосы, достаточно подключения узла у бортовой сети автомобиля. Поэтому именно этот тип усилителей рулевого управления владельцы “семерок” устанавливают на свои автомобили.

Электроусилитель руля на ВАЗ 2107: совместимость и комплектация

Электроусилители, которые можно установить на “семерку”, выпускает завод “Авиаагрегат”, находящийся в Махачкале. ЭУР предназначается для установки на ВАЗ 21214, но конструкция позволяет применять его в рулевом управлении любой “классики”. Электроусилитель крепится непосредственно на рулевой колонке авто.

В комплект поставки ЭУР входят:

  • механизм электроусилителя;
  • кронштейн для крепления ЭУР на руль ВАЗ 2107;
  • промежуточный кардан;
  • провода;
  • крепеж;
  • декоративный жгут.

Электроусилитель на ВАЗ 2107 работает по следующей схеме: электродвигатель срабатывает синхронно с поворотом руля водителем, создавая дополнительный момент, снижающий усилие для поворота колес. Коэффициент усиления ЭУР составляет 5,7, то есть после установки ЭУР вместо усилия до 20 кг достаточно будет усилий до 3,5 кг.

В работе усилителя используется принцип обратной связи. Выглядит это так:

  • датчик момента определяет факт поворота руля водителем и направление, в котором вращается руль на ВАЗ 2107;
  • модуль управления ЭУР считывает данные об оборотах двигателя, скорости движения, положении ключа зажигания, обрабатывает согласно заложенной программе и выдает управляющий сигнал на электродвигатель;
  • электродвигатель вращает кардан руля, облегчая усилия водителя.

Датчик скорости обеспечивает соответствие коэффициента усиления текущей скорости движения автомобиля. На малых скоростях усиление руля ниже, повернуть его становится тяжелее, а при движении с большой скоростью требуется меньше усилий, чтобы провернуть руль.

Электроусилитель начинает работать спустя 5 секунд после включения зажигания автомобиля.

При появлении признаков неисправности ЭУР автоматика отключает его, переводя автомобиль в стандартный ручной режим управления, что обеспечивает 100% безопасность при поломке.

Установка ЭУР на ВАЗ 2107

Перед началом работ необходимо снять клеммы с АКБ, чтобы избежать возможного замыкания.

Порядок установки ЭУР следующий:

  • снять чехол с руля;
  • демонтировать старый кардан руля и установить новый, идущий в комплекте с ЭУР;
  • просверлить отверстия для крепления ЭУР согласно схеме, приведенной в инструкции;
  • закрепить механизм ЭУР;
  • подключить провода от датчиков оборотов и скорости;
  • подсоединить провода питания ЭУР через предохранитель;
  • установить защитный кожух
  • подключить клеммы к АКБ.

Практически все операции по монтажу и подключению ЭУР проводятся и салона машины. Работа занимает 2-3 часа. Гарантия на ЭУР махачкалинского завода составляет 1 год. Этот оптимальный вариант усилителя по соотношению цена-качество.

Примечание: на ВАЗ 2107 можно установить ЭУР от “Приоры”. Для этого необходимо изготовить или купить специальную переходную пластинку и кардан.

Техосмотр после установки ЭУР на ВАЗ 2107

Установка электроусилителя формально считается внесением изменений в конструкцию автомобиля и является препятствием для прохождения ТО без соответствующих сертификатов соответствия. Скрыть факт установки ЭУР на ВАЗ 2107 не удастся — устройство четко проявляет себя при проверке люфта рулевого колеса. Это может стать основанием для отказа в выдаче бумаги о прохождении обязательного техосмотра.

Чтобы пройти техосмотр в соответствии с законом, необходимо найти официальное письмо завода-производителя о соответствии данной модели ЭУР требованиям для установки на ВАЗ 2107. Данное письмо (копию) необходимо иметь с собой при прохождении техосмотра автомобиля.

Также для ТО необходим документ, подтверждающий установку ЭУР на сертифицированном ВАЗ автосервисе.

При наличии этих двух документов сотрудники станции проведения техосмотра не имеют права отказать в выдаче сертификата. В конфликтной ситуации следует потребовать письменный отказ с указанием причин.

26790 25790 RUB й

Боковые зеркала Волна хром с повторителем на ВАЗ 2101-2107

со скидкой 19 %

Дефлектор (накладка) заднего окна Классика неокрашенный на ВАЗ 2101, 2103, 2105, 2106, 2107

со скидкой 19 %

Комплект уплотнителей проёма дверей на ВАЗ 2101-2107

со скидкой 19 %

Уплотнитель багажника ВАЗ 2101-2107

со скидкой 19 %

Реактивные тяги (штанги) СЭВИ Эксперт на ВАЗ 2101-2107

со скидкой 19 %

Подлокотник rex универсальный

со скидкой 19 %

Халявing! Комплект заглушек ремня безопасности

со скидкой 19 %

Солнцезащитные козырьки Классика с зеркалом на ВАЗ 2101-2107

со скидкой 19 %

Читайте также:  Распиновка замка зажигания зажигается ваз нива

Спойлеры с диодом на дворники, хром

со скидкой 19 %

Наклейки «Внимание высокое напряжение» и «1,3 %» для автомобилей ВАЗ без кондиционера

со скидкой 19 %

Так как электроусилители на автомобили классического семейства ВАЗ временно или навсегда сняты с производства, интернет-магазин MotorRing предлагает Вам альтернативу в виде ЭУРа от автомобиля Лада Приора с полным комплектом установки. Данный комплект устанавливается в штатные места без каких-либо доработок. В комплекте идет все необходимое для установки.

Электро усилитель руля для Ваз 2101-2107, Нива (карбюратор), Махачкала.

Оплачивайте товары банковской картой, с помощью QIWI, Яндекс.Деньги или WebMoney и экономьте на покупке от 4%, избегая почтовые и банковские комиссии

Этот товар выбрали 37 покупателей

Сегодня основное внимание при производстве автомобилей уделяется вопросам безопасности движения и управления автомобилем. Бурная электронизация современного автомобиля позволила внедрить новые узлы и системы для реализации вышеуказанной задачи. Ярким примером тому служит электроусилитель руля. Основной сложностью при их производстве является создание и освоение в серийном производстве калужского редуктора.
Так как электроусилители на автомобили классического семейства ВАЗ временно или навсегда сняты с производства, интернет-магазин MotorRing предлагает Вам альтернативу в виде ЭУРа от автомобиля Лада Приора с полным комплектом установки. Данный комплект устанавливается в штатные места без каких-либо доработок. В комплекте идет все необходимое для установки. Установка данного ЭУРа может быть произведена в любом установочном центре, либо самостоятельно автовладельцем, мы не обязываем производить установку в сертифицированных установочных центрах. Главный плюс от установки — рулевая колонка становится регулируемой по высоте, как и на автомобилях Лада Приора.

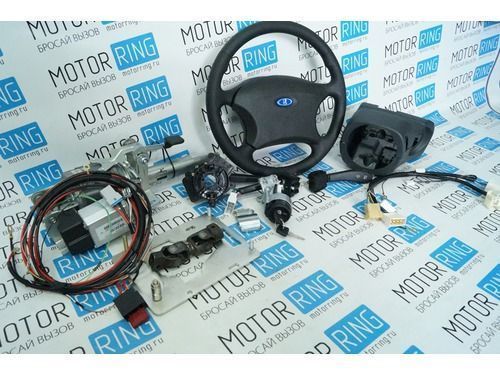

Комплектация:

  • Электросилитель (Лада Приора);
  • Руль (Лада Калина);
  • Кожух рулевой;
  • Подрулевые переключатели (левый, правый);
  • Замок зажигания с ключом (ВАЗ 2110 нового образца);
  • Жгут проводов рулевой колонки;
  • Жгут проводов для подключения электроусилителя руля;
  • Рулевой вал для установки электроусилителя руля;
  • Кронштейн для установки электроусилителя руля.

От установки данного комплекта ЭУРа помимо комфортного управления Вы получаете рулевую колонку от Лада Приора, которая эстетично впишется в салон вашего автомобиля.

Обратите внимание!
Устанавливая ЭУР, Вы вносите изменения в рулевое управление, в надежности которого нужно быть уверенным полностью. Интернет-магазин Motorring.ru продает ЭУР ТОЛЬКО производства г. Калуга. Такие ЭУР устанавливаются на конвейере АВТОВАЗа.

Некоторые интернет-магазины продают ЭУР производства г. Кизляр или ЭУР корейского производства, от которых АВТОВАЗ отказался по причине возможного самопроизвольного подруливания автомобиля с таким ЭУР. Такие ЭУР, как правило, продаются по ценам на 1000-5000 руб. дешевле.

Убедительная просьба не рисковать своей безопасностью!

Вес, кг: 14.8 Размеры, см: 59 х 40 х 39 Объем, м3: 0.09204

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице "Доставка и оплата".

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Крутить руль на парковке в автомобиле без усилителя руля тяжело, это усилие знакомо тем водителям, которые ездят на классических моделях Лада — ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. К счастью, сейчас есть решение этой проблемы, хотя и не самое дешевое.

На Жигули (ВАЗ 2101-2107) с инжекторной системой подачи топлива можно установить электроусилитель руля от Лада Приора. На этой странице можно купить ЭУР на классику ВАЗ с полным комплектом необходимых деталей для установки ЭУРа на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. Сам электроусилитель оригинальный производства Калуга. Такие ЭУРы устанавливает АВТОВАЗ.

Видимой в салоне особенностью переделки автомобиля станет руль от Лада Приора и соответственно кожух руля от этого же автомобиля. Все остальное будет скрыто под панелью и капотом. Все детали, входящие в комплект перечислены в описании товара. Для опытного автомобильного мастера установка электроусилителя руля на вазовскую классику не станет сложной задачей. Если у Вас нет опыта такой работы, ради безопасности обратитесь на специализированную станцию технического обслуживания.

На многие уточняющие вопросы ответы уже даны в комментариях к статье.

Установка электроусилителя руля на классику становится все более популярной темой. К хорошему быстро привыкаешь. Поездив всего пару дней на автомобиле с усилителем руля и, вдруг пересев на классику, просто не понимаешь, да как же можно ездить на автомобиле с таким тяжелым рулем. Не может быть, что бы это было нормой, неужели и я когда то крутил этот тяжеленный руль. Да это же просто издевательство какое то. И желание установить электроруль уже не покидает тебя.

Более свежий материал с видео-роликом здесь.

Тем более, что на сегодняшний день установка усилителя стоит не больше, чем средний комплект обыкновенной недорогой «музыки». Но классика — автомобиль особенный, поэтому и переделки на таком автомобиле достаточно серьезны. Но оно того стоит.

Итак, мы ставим электроусилитель руля. С чего начинаем? Естественно с с подбора комплектующих.

Фото компонентов для установки в этой статье.

1. Электроусилитель (В данном случае берем усилитель с Приоры (Производитель г.Калуга)ориентировочная стоимость в Тольятти 7-9 тысяч рублей)

2.Переходной кронштейн-адаптер ( рублей 600)

3.Промежуточный вал с карданами длинна которого 12 см. (600)

4. Руль с Приоры или Калины (какой кому по душе)(1200 — 1500)

5. Замок зажигания от ВАЗ (предний привод) 2109, 2110, 1118, 2170 и т.д.( 500 — 900)

6.Подрулевой переключатель (трех-рычажный) от переднего привода (400 — 700)

7.Пучок проводов электро-усилителя (1200)

8. Поступили в продажу и предлагаются к установке переходные пучки с подрулевых переключателей, которые Вы установите, а предлагаем мы подрулевой переключатель от Шевроле-Нива, на подпанельный пучок проводов классика — стоимость 300 рублей.

Начинаем подготовку к установке, пока все стандартно, снимаем рулевую колонку и устанавливаем адаптер, прокладываем пучок проводов из моторного отсека к электроусилителю.

А вот дальше начинается работа электрика, причем квалифицированного. Переделываем штатную проводку замка зажигания классика на замок зажигания от переднего привода.

Ищем место под включатель аварийной сигнализации и находим вот здесь, тут ему будет «Уютно», а хозяину автомобиля — удобно, тем более, что реостат освещения приборов — вещь практически ненужная и бесполезная, редко кто им пользуется…

Устанавливаем усилитель, замок зажигания, центральную часть подрулевого преключателя

переделываем проводку на переключатели света и ст. очистителя (необходимо знание того, как работают эти переключатели) сами не пытайтесь, для этого необходимо как минимум — быть автоэлектриком получаем вот такую картинку.

Если Вы приобрели комплект переходных пучков с подрулевого переключателя, то ничего переделывать не нужно, просто отсоедините классический подрулевой от пучка, а на его место подсоедините переходные пучки. Ответные части пучков установите на рычаги подрулевого переключателя нового. Ошибиться там невозможно.

пределываем провода на включатель звукового сигнала и собираем кожух

Но при правильной и неторопливой установке времени потребовалось достаточно много. Шесть часов не отвлекаясь… и, общая стоимость такого тюнинга получилась в районе 15000 рублей.

Для тех, кто до сих пор не может на фото найти кронштейн адаптер это фото

31 комментариев к статье: Установка электроусилителя руля на классику (фотоотчет)

Судя по предложенному широкой публике описанию установки, все просто, купил и прикрутил, НО есть маленькое но. ВАМ ПОНАДОБИТСЯ ПОМОЩЬ… предположительно наша.Господа — куда проще, взять и написать действительно про УСТАНОВКУ, особенно про электрическую часть, а не пудрить нам мозги. Ну дали рекламу, что мол устанавливаем, и молодцы, теперь расскажите как, а где и у кого я лично куплю сей девайс — ну какая вам разница.

Вот я не поленился, перерыл весь инет, и для себя не решил только одного — откуда и какой сигнал требуется данному девайсу об оборотах двигателя, от тахометра, то биш от катушки зажигания, или надо датчик присобачить?

Не понимаем, откуда такая злость и раздражение… Мы установочный центр и направленность наших статей и материалов, естественно, на привлечение потенциальных клиентов, причем местных. Но мы никогда не игнорировали посетителей из других регионов.Возникли вопросы? Так задайте их и почти со стопроцентной вероятностью мы дадим ответ. Не в наших правилах отмалчиваться. Да, сигнал об оборотах двигателя на контроллер усилителя должен идти с провода тахометра. О скорости — с датчика скорости.Это касается инжектора. На карбюраторе все сложнее. Нужна установка датчика скорости. И есть проблемы с сигналом тахометра. Провод с катушки использовать нельзя. Возможен выход из строя контроллера электро-усилителя. Нужна небольшая схемка, которая позволит во первых получить сигнал нужного уровня, во вторых получить чистую пульсацию без примесей посторонних шумов. Вариантов было перепробовано много. Завтра мы положим наше последнее и, с нашей точки зрения самое удачное и простое решение этой проблемы в закрытый раздел и пользуйтесь пожалуйста.

Небольшой комментарий к диалогу. Почему никто не хочет общаться7 Ведь есть раздел — «Задать вопрос». За год им воспользовались раз 20. Часами готовы рыть сеть… А не проще просто спросить? И получить ответ…

Сорри, если мой комент показался несколько резким, но многочасовое путешествие по инету без ответа на вопрос могло сказаться на лексике. А если по делу, не нашел раздела «Задать вопрос», несмотря но то что зарегился (ник «vik»). Меня очень интересует особенности подключения ЭМУРа Приоры (электрическая часть) — есть желание попробовать установить его на УАЗ буханку, если не понравится, или по каким то причинам не будет отвечать предьявляемым требованиям, то установлю его на свою шестерку.С уважением. Виктор. Красноярск.

Схема подключения выложена на сайт. Используется оптронная развязка

эксплуатирую ВАЗ 21041 (2009год, инжектор). Имею желание сделать руль легче. Сколько это удововольствие сегодня обходится, есть ли нан енго гарантия и как к вам попасть? Требует ли такая переделка сертификации? Нет ли вариантов поближе к Казани?

а кожух от чего подходит? и как я понимаю у вас можно заказать сей комплект?

Так как усилитель от Приоры, г. Калуга, то кожух от приоры или калины. Заказать комплект можно. Стоимость 16000 рублей, плюс доставка грузоперевозчиком

в комплект входит: комплект переходных пучков и какова приблизительная стоимость доставки до мск? спасибо за ответ.

Планирую поставить ЭУР от приоры на карбовую ниву ВАЗ 21213 , с датчиком скорости на данном авто проблем не вижу, подскажите пожалуйста как оптимизировать сигнал оборотов двигателя

Если на автомобиле электронное зажигание, то есть распределитель с датчиком Холла, то проблем вообще никаких, подключаете провод контроля тахометра, к зеленому проводу датчика холла, там как раз уровень сигнала в районе 5 вольт. Если зажигание простое, то рекомендации по подключению смотрите в соответствующей статье, все там есть…

Здравствуйте возник вопрос купил ЭУР Калуга +проводка.Смотрел схему подключения 8ми контактного разьема получается 1 вывод +12в от замка,2выв тах,3выв датчик скорости,4выв комбинац.приборов индикатор.5 выв колодка диагностики и 7 выв -масса это все правельно? У меня в разьеме провода отходят только от трех выводов 1,2 и 3 получается если нужен 4 и 5 вывод нужно вставить коннектор с проводом в разьем и подключить вопрос как быть с 7 выводом массы его обязательно подключать или нет минус есть ведь в силовом проводе ? и что за коннекторы как правильно называть при покупке или маркировка .Спасибо.

К сожалению маркировку наконечников (клемм) сказать не можем, потому что не знаем. Очень редко клиенты хотят получить рабочую лампу индикации ошибок, а прочитать ошибки при неправильной работе усилителя можно и простым подключением тестера к усилителю, не используя колодку диагностики. Поэтому наличие этих проводов (на контрольную лампу и колодку диагностики) не является обязательным и соответственно они не изготавливаются в продаваемом пучке проводов. Наличие провода массы так же не обязательно, здесь вы правильно поняли, масса уже приходит на усилитель по основному проводу…

Все понятно ,первые три вывод я правильно описал а то интернете везде одна схема подключения видать взята из одного источника.Спасибо.

Подключаю датчик скорости машина глохнет, иногда,когда ротор датчика скорости в другом положении не глохнет, но с началом движения всеравно глохнет ( ВАЗ 21213 карбюратор) датчик исправен. Сигнал с датчика холла проходит ЭУР работает. Получается с блока ЭУР на датчик скорости идет напряжение+5 в., (наверно опорное)с датчика навстречу от +0 до +12.Что делать?

Андрей, честно говоря в тупик поставили. Даже не знаю, что и думать. За 8 лет работы с усилителями такой проблемы не встречал. Если подумать, то не реальная ситуация. Никакой «глюк» с датчиком скорости не может приводить к тому, что бы двигатель глох. Датчик скорости — не основной датчик. И без него автомобиль должен прекрасно работать. Поэтому, мне кажется — он здесь ни при чем. А вот проблемы с сигналом тахометра могут приводить к такому. Если Вы подключались к датчику холла напрямую, то как раз входным каскадом контроллера усилителя Вы могли погасить (ослабить) сигнал с этого датчика. Правда не понятно, почему все-таки иногда двигатель работает, пока не тронетесь с места… Я бы все-таки начал с проверки подключений — возможно где-то Вы ошиблись. И если все правильно, то попробовал бы в провод контроля оборотов встроить резистор 1 КОМ. Начать с этого. Возможно проблема в том, что при трогании с места Вы, естественно добавляете оборотов двигателю, что приводит к повышению напряжения в цепи, а уже это приводит к запиранию датчика холла. Или отключите на время генератор и попробуйте подвигаться без него, только на АКБ. Мне кажется проблема в этом. Сообщите о результатах.

Пробовал.Только не отключал генератор.Все так же.Сопротивление 1 Ком (ставил и больше и меньше, больше ЭУР не работает, 1 Ком и меньше-при подключении датчика скорости глохнет) в цепи контроля оборотов результата не дает. Горит тестовая лампа. Переставил в цепь датчик скорости-блок ЭУР. Работает. При скорости 90-100 км в час сохраняется незначительная легкость руля.Тестовая лампочка не горит

Странно все это. Ну не бывает так. Мы уже смоделировали в голове все возможные варианты ошибок в подключении, ошибок в самом усилителе, и т.д. и не находим вариантов, когда двигатель бы глох. 8 лет устанавливаем усилители по 2-3 в месяц, но с таким не встречались, более того, не понимаем как такое может быть. Вы точно не ошиблись в подключениях? И кстати, как Вы установили датчик скорости на Ниве, ведь он там даже теоретически не помещается по размеру (под днищем автомобиля).

Нет не ошибся. Нужно всего три провода. + от замка, датчик холла, датчик скорости. Распиновка справа налево. Датчик помещается если повернуть крышку троса спидометра, крепится на трех болтах, ее можно установить в трех положениях на раздатке. С датчиком скорости сам голову сломал. Не могу понять как встречаются два напряжения + 5 вольт от блока ЭУР и от +0 до +12 от датчика скорости.Зачем на выходе(входе) ЭУР к датчику скорости +5 вольт. В моем варианте сопротивление в цепи датчика скорости получается корректирует напряжение и пропускает сигнал. Завтра еще раз проверю уже вдвоем подключение и еще раз сам датчик скорости. Но еще смущает, что тестовая лампочка при заводе тухнет,значит все правильно

У Вас нет возможности подоткнуть другой усилитель руля? Скорее всего проблема в нем. И попробуйте замерить напряжение в момент запуска датчика скорости. Именно в этот момент, когда двигатель глохнет. Возможно неисправен усилитель и в момент появления сигнала с датчика скорости происходит дикая просадка по напряжению? Что и может привести к тому, что двигатель глохнет. Возможно датчик что-то закорачивает в усилителе… Перепроверяйте пучок проводов, от начала до конца. Может в пучке косяк? Точно ли сигнал с датчика скорости приходит на вход усилителя?

Здравствйуте, можно ли получить схему вашего решения получения сигнала тахометра для карбюратора?

Почему не пользуетесь поиском по сайту? Если бы вы забили в поиске слово оптрон, то получили бы в результатах поиска вот эту статью: http://mgp-avto.ru/podrobnosti-elektricheskix-podklyuchen/ а в ней все это есть, все ответы на ваши вопросы…

На карбюратор нужно не от тахометра,а от датчика холла

Здравствуйте ребят, подскажите пожалуйста, уже пол года мучаюсь, поставил усилитель калужский приора, и от холла пробовал, и заказывал оптрон, и всеравно один длинный и два коротких выдает мне диагностика ((

Может на самом ЭМУР подключенеие перепутал,контактов для подключения распиновка справа налево. 1контакт-12в, №2-вход сигнала тахометра(датчика холла),№3-вход сигнала датчика скорости,№4-выход на индикатор состояния ЭМУР,, №5-выход «К-линия» на колодку(лампочку)диагностики, №6-линия(не задействован), №7-Общий(масса), №8-ттехнологический вывод(не задествован)

проверь подключение к самому ЭМУР распиновка контактов справа налево.Контакт №2 вход сигнала от тахометра(датчика холла)

От холла конкретно откуда брал сигнал? Какая модель авто? Получается усилитель не работает вообще? И еще, если взять лупу, видно нумерацию контактов на штекере ЭМУР.

Admin, хотелось бы узнать, если стоит двухконтурная система зажигания, т.е. два датчика хола в трамблере, откуда брать сигнал на эур к контакту тахометра.

Если взять сигнал с одного из датчиков, то частота будет вдвое меньше, и усилитель не запустится. А брать сигнал с обоих — городить сложную схему. Поэтому нам кажется, будет логичнее использовать выход с коммутатора, использую ту же самую схему на оптроне…

Ставил себе на ВАЗ 21213, работает без проблем с заменой генератора с 55
А на 80А. Проблема- не мог пройти одобрение в составе транспортного
средства т.к. заводом не одобрена установка, одобрена только на
Махачкалинский
