Устройство контрольно измерительных приборов автомобиля

Современный автомобиль имеет сложную электронную «начинку», которая называется одним общим словом «электрооборудование». Электрооборудование транспортного средства— это его осветительные приборы, механизм запуска двигателя, охрана машины, отопитель и кондиционер и др. Электричество вырабатывается из источников (аккумулятор и генератор) и передается потребителям.

Потребителями тока в системе электрооборудования легковой машины являются: система пуска двигателя, система зажигания автомобиля, система освещения и сигнализации, контрольно-измерительные приборы и дополнительное оборудование, которое у каждого автомобиля может отличаться.

Напомним лишь, что для работы двигателя внутреннего сгорания необходима свеча зажигания, дающая электрическую искру, от которой воспламеняется рабочая смесь в цилиндре (в дизельных двигателях используются свечи накаливания). А появляется эта искра благодаря наличию в автомобиле системы электрооборудования. С остальными потребителями электричества мы познакомимся в данной главе. Другими словами, далее мы узнаем о том, как возникает и используется электрическая энергия современного автомобиля.

ИСТОЧНИКИ ЭЛЕКТРИЧЕСКОГО ТОКА

Электрический ток в автомобиле вырабатывается из двух источников: аккумуляторная батарея (аккумулятор) и генератор.

Задача аккумулятора (рис. 4.1) — обеспечить электричеством соответствующее оборудование автомобиля при выключенном моторе, а также при работе двигателя на небольших оборотах. Аккумулятор обычно находится в моторном отсеке на специальной металлической полке, но в некоторых моделях автомобилей он может устанавливаться и в салоне.

Аккумулятор имеет «плюс» и «минус» на соответствующих полюсах. Минусовой полюс соединен с кузовом автомобиля и обеспечивает, как говорят водители, «выход на массу». Плюсовая клемма соединена с электрической цепью автомобиля, по которой и передается электричество.

Аккумуляторная батарея включает в себя шесть отдельных аккумуляторов, находящихся в одном корпусе и последовательно соединенных между собой в единую электрическую сеть. В каждом аккумуляторе протекают электрохимические процессы, в результате которых получается ток напряжением 2 вольта. Нетрудно посчитать, что в общей сложности на полюсах аккумуляторной батареи образуется постоянный ток напряжением 12 вольт (шесть аккумуляторов по два вольта каждый).

Аккумуляторная батарея имеет маркировку установленного образца. Например, маркировка 6СТ-60А расшифровывается так:

□ 6 — количество аккумуляторов в аккумуляторной батарее (для всех легковых автомобилей эта цифра неизменна);

□ СТ — тип аккумуляторной батареи, в данном случае — стартерная, позволяющая запускать двигатель с помощью мощного потребителя электроэнергии (стартера);

□ 60 — емкость аккумуляторной батареи, которая измеряется в ампер-часах (в рассматриваемом примере — 60 ампер-часов);

□ А — обозначение материала, из которого изготовлен корпус аккумуляторной батареи (в рассматриваемом примере — полипропилен).

Чем больше мощности требуется для запуска двигателя, тем большей емкостью должна обладать аккумуляторная батарея. Для стандартных советских «Жигулей» использовались батареи емкостью 55 ампер-часов. А вот для запуска дизельных двигателей такого аккумулятора может не хватить — им необходимо хотя бы 60–65 ампер-часов.

Обычно новый аккумулятор служит в течение 6–7 лет. После этого он подлежит замене, хотя иногда можно продлить срок его службы путем периодической подзарядки с помощью специального зарядного устройства.

Генератор (рис. 4.2) представляет собой источник электрического тока, обеспечивающий электричеством всех потребителей при работе двигателя на больших и средних оборотах. Кроме этого, важнейшей функцией генератора является подзарядка аккумуляторной батареи (тоже при работающем двигателе). Без генератора новый аккумулятор очень быстро разрядится и его использование станет невозможным.

В электрическую цепь автомобиля генератор подключается параллельно аккумуляторной батарее. Следовательно, снабжать потребителей электрическим током и заряжать аккумулятор он будет только тогда, когда напряжение, которое он вырабатывает, будет больше напряжения, выдаваемого аккумуляторной батареей. Это происходит тогда, когда мотор автомобиля работает на оборотах выше холостых: ведь напряжение электрического тока, который производится генератором, напрямую зависит от скорости вращения ротора генератора, имеющего привод от двигателя.

Следует отметить, что иногда напряжение вырабатываемого генератором электрического тока может быть больше, чем необходимо. Для предотвращения такой ситуации в автомобиле используется специальный прибор, который называется регулятор напряжения. Этот прибор функционирует в паре с генератором, ограничивая напряжение производимого им тока и регулирование его в районе 13,6-14,2 вольта. Регулятор напряжения может быть вмонтирован в генератор, а может располагаться в моторном отсеке отдельно от генератора.

Для крепления генератора на двигателе имеется специально предназначенный кронштейн. Генератор имеет привод от коленчатого вала двигателя посредством ременной передачи. На многих машинах с помощью одного ремня создается привод от коленвала на генератор, постоянно работающий вентилятор и на водяной насос (помпу), т. е. все эти агрегаты работают как бы в одной связке, хотя и выполняют совершенно разные функции. Однако это не обязательно — часто генератор имеет отдельный приводной ремень. В любом случае, нужно периодически проверять натяжение ремня и при необходимости регулировать его путем отклонения корпуса генератора. Помните, что недостаточно натянутый ремень, во-первых, издает при работе неприятные свистящие и скрипящие звуки, а во-вторых — быстро выходит из строя.

На панели приборов любого автомобиля обязательно имеется красная лампочка заряда аккумуляторной батареи. Она всегда загорается при включении зажигания и гаснет после запуска двигателя. Если же при работающем двигателе лампочка не погасла — это свидетельствует о проблемах в системе электропитания (вероятно, вышел из строя генератор).

ПРИБОРЫ ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ

Приборы освещения предназначены для обозначения габаритов транспортного средства при движении в темное время суток и в условиях недостаточной видимости, а также для освещения дороги и внутренних помещений автомобиля (моторный отсек, салон, багажник). Приборами освещения являются фары (блок-фары), лампы освещения номерного знака, лампы освещения салона, лампа освещения багажника, лампа освещения моторного отсека (подкапотного пространства) и задние фонари.

Блок-фара (рис. 4.3) состоит из корпуса, рассеивателя и отражателя. Внутри корпуса находится лампа, вставленная в гнездо, которая может работать в двух режимах: ближний свет фар и дальний свет фар. Ближний или дальний свет включается с помощью находящегося в салоне переключателя. Также внутри блок-фары имеется лампочка габаритного огня, которая предназначена для обозначения габаритов автомобиля при наличии такой необходимости (для включения габаритов также имеется тумблер).

Современные блок-фары часто содержат также лампочку указателя поворота, но она может располагаться и отдельно — здесь все зависит от конкретной модели автомобиля.

Задние фонари (рис. 4.4) в современных машинах также, как правило, выполняются в одном корпусе.

Задний фонарь включает в себя:

□ лампы стоп-сигналов (включаются автоматически при нажатии водителем педали тормоза, и выключаются при отпущенной педали);

□ лампы заднего хода (загораются автоматически при включении водителем задней передачи, и гаснут при ее выключении);

Указатели поворотов водитель включает и выключает с помощью специального переключателя, который обычно находится на рулевой колонке. Все одновременно указатели поворотов работают при включении водителем аварийной сигнализации (для этого предназначена специальная кнопка). Порядок применения аварийной световой сигнализации регламентируется действующими ПДД.

Звуковой сигнал — это прибор сигнализации, предназначенный для звукового оповещения других участников дорожного движения о грозящей опасности. Он приводится в действие нажатием специальной кнопки или клавиши, расположенной, как правило, на рулевом колесе. Порядок применения звукового сигнала прописан в ПДД.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ

Для включения двигателя предназначена система пуска двигателя, состоящая из замка зажигания, стартера с тяговым реле, механизма привода стартера и реле включения стартера.

Читайте также:  Как самому поменять рулевые наконечники

Запуск двигателя осуществляется с помощью стартера (рис. 4.5).

Этот прибор представляет собой электрический двигатель постоянного тока. Когда водитель поворачивает в замке зажигания ключ в положение «Запуск», то электрический ток через реле подается от аккумуляторной батареи на обмотки стартера. В результате срабатывает тяговое реле, специальная шестерня стартера входит в зацепление с маховиком двигателя и проворачивает его. Поскольку зажигание уже включено, то двигатель заводится и начинает работать.

Отметим, что стартер используется исключительно для запуска двигателя; все остальное время этот прибор «отдыхает». Процесс работы стартера можно условно разделить на три ключевых этапа.

Вначале специальная шестерня, расположенная на валу якоря стартера, входит в зацепление с зубчатым венцом маховика двигателя (это возможно благодаря механизму привода). Визуально это можно представить следующим образом: возьмите две шестерни, одна из которых будет иллюстрировать зубчатый венец маховика, а другая — шестерню стартера, и введите их в зацепление. Если провернуть «шестерню стартера», то непременно провернется и «зубчатый венец маховика».

Далее вал стартера вместе с шестерней, зацепившейся с маховиком, начинает вращаться, в результате чего маховик проворачивается, а следовательно — проворачивается и коленчатый вал двигателя, после чего тот запускается.

Затем, когда водитель завел двигатель и отпустил ключ в замке зажигания, выключив стартер (ключ в положении «Запуск» можно удержать только силой, поскольку он автоматически возвращается обратно), шестерня стартера выходит из зацепления в сторону (зубья шестерни останутся на том же уровне, но только в стороне). В таком положении она находится все время, когда двигатель работает или выключен, и входит в зацепление с маховиком только тогда, когда водитель повернет ключ зажигания в положение «Запуск».

Помни об этом.

Сразу после запуска двигателя необходимо выключить стартер, отпустив ключ в замке зажигания. Принудительное удержание ключа при работающем двигателе в положении «Запуск» может быстро вывести стартер из строя: тяжелый вращающийся венец маховика как минимум просто «перемелет» шестерню стартера. Не исключено, что стартер получит и другие повреждения (сгорит тяговое реле и др.). По этой же причине ни в коем случае нельзя включать стартер при работающем двигателе.

При правильном использовании стартер является довольно надежным прибором, который может служить на протяжении всего срока эксплуатации автомобиля.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

Для оперативного информирования водителя о состоянии важных узлов и агрегатов автомобиля, текущем скоростном режиме, наличии топлива, количестве пройденного пути и прочих важных факторах в автомобиле предназначены контрольно-измерительные приборы (сокращенно КИП). КИП располагаются в месте, удобном для взгляда водителя, а именно — на панели приборов (приборном щитке), находящейся сразу за рулевым колесом (рис. 4.6).

Типичная панель приборов содержит контрольные лампы, одометр (счетчик пробега, причем отдельно для общего и суточного пробега), датчик температуры охлаждающей жидкости, спидометр, датчик уровня топлива и указатель оборотов работы двигателя (тахометр). Также панель приборов может включать в себя и другие КИП — это зависит от модели автомобиля.

Это должен знать каждый.

Для всех КИП действует общее правило: при работающем моторе ни в коем случае не допускается свечение любой красной лампочки (индикатора) либо нахождение стрелки любого указателя в красном секторе. Такие показания КИП информируют водителя о наличии серьезных неполадок в соответствующем агрегате, и до их устранения эксплуатировать автомобиль нельзя.

Контрольные лампы предоставляют водителю сведения о текущем состоянии систем, узлов и агрегатов. В частности при включении зажигания загораются красные лампы зарядки аккумулятора и давления масла — они должны погаснуть после запуска двигателя. Если автомобиль стоит на «ручнике», то на панели приборов при включенном зажигании будет гореть соответствующая красная лампочка, которая погаснет только после отключения стояночной тормозной системы.

При включении ближнего или дальнего света фар на приборном щитке зажигаются лампы, соответственно, зеленого и синего цветов. Когда водитель включает указатель поворота или «аварийку», на панели приборов начинает мигать соответствующий индикатор, что сопровождается характерными звуковыми щелчками.

Тахометр (рис. 4.7) показывает, какое количество оборотов в минуту совершает коленвал двигателя при текущем режиме работы. Обычно оно измеряется в тысячах, поэтому циферблат содержит цифры 1, 2, 3 и т. д., и когда стрелка указывает на какую-то цифру, следует умножать ее на 1000.

Датчик уровня топлива (рис. 4.8) информирует водителя о количестве топлива, имеющегося в топливном баке в данный момент. Когда топлива остается слишком мало, стрелка приближается к красному сектору, а во многих машинах при этом дополнительно загорается соответствующая лампа (иногда она выглядит как бензоколонка). Не стоит игнорировать тревожные показания датчика — в противном случае вы рискуете заглохнуть на дороге из-за отсутствия топлива в топливном баке.

Одометр показывает количество пройденных автомобилем километров, причем в современных машинах отдельные счетчики предназначены для общего и для суточного (или за любой произвольный интервал времени) пробега.

Спидометр (рис. 4.9) — это прибор, который информирует водителя о текущем скоростном режиме (попросту говоря, с какой скоростью в данный момент движется автомобиль). Показания данного прибора исключительно важны для выбора правильной скорости и для предотвращения нарушения скоростного режима, установленного на данном участке дороги действующими Правилами дорожного движения.

Датчик температуры охлаждающей жидкости (см. рис. 4.8) информирует водителя о том, нормально ли функционирует система охлаждения двигателя. Ранее мы уже говорили, что рабочая температура охлаждающей жидкости должна находиться в пределах 80–90 градусов по Цельсию. Если стрелка датчика перешла в красный сектор — значит, температура жидкости приближается к 100 градусам либо уже достигла ее. В такой ситуации следует немедленно выключить мотор и дать ему остыть.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ СОВРЕМЕННОГО АВТОМОБИЛЯ

Дополнительное оборудование автомобиля предназначено, в основном, для улучшения комфортности и удобства поездки, а также для обеспечения необходимых условий движения. Среди наиболее распространенных видов дополнительного оборудования можно отметить: отопитель салона, кондиционер, магнитолу, стеклоочиститель и стеклоомыватель, устройства подогрева стекол, зеркал и сидений, электрические подъемники стекол и сидений, электрический корректор фар, очиститель и омыватель фар, холодильник, систему спутниковой сигнализации и др.

Отопитель салона по-простому называется «печка», без него в большинстве российских регионов можно эксплуатировать автомобиль не более трех-четырех месяцев (иначе можно просто замерзнуть). Также отопитель применяется для обдува стекол, устраняя появившийся на них конденсат (так называемое «запотевание»). Когда перегревается двигатель автомобиля, иногда помогает включение печки на полную мощность.

Стеклоочиститель и стеклоомыватель обеспечивают видимость во время движения в дождь или снегопад, а также при езде по грязным дорогам.

Учтите.

ПДД запрещают эксплуатацию транспортного средства, если у него не работают конструктивно предусмотренные стеклоочистители и стеклоомыватели.

Системой подогрева стекол и зеркал оборудованы далеко не все машины (это не касается заднего стекла — оно у всех современных автомобилей имеет подогрев). Эти устройства помогают быстро удалить лед и снег со стекол и зеркал автомобиля. Система подогрева сидений также имеется далеко не у всех машин, но если она есть, то зимой садиться в холодную машину будет намного приятнее.

Также популярным устройством является кондиционер. В жаркую погоду этот прибор способен превратить утомительную езду в машине под палящим солнцем в настоящее удовольствие. Особую важность наличие кондиционера имеет для людей, которые склонны к укачиванию при езде в автомобиле (например, пожилые люди или дети). С другой стороны, пользоваться кондиционером следует с осторожностью, поскольку велик риск простудиться.

Читайте также:  Задние дополнительные тюнинг фонари на лада ларгус

Электрический корректор фар (рис. 4.11) имеют многие современные иномарки. Этот прибор позволяет водителю со своего места подкорректировать направление света фар — повыше или пониже.

Очиститель и омыватель фар не являются устройствами, которыми должен быть оборудован каждый современный автомобиль (в отличие от очистителя и омывателя ветрового стекла). Но при движении по грязным дорогам эти устройства очень удобны, поскольку позволяют очистить фары от грязи прямо во время движения.

Контрольно-измерительные приборы

  • " onclick="window.open(this.href,’win2′,’status=no,toolbar=no,scrollbars=yes,titlebar=no,menubar=no,resizable=yes,w > Печать
  • E-mail

Подробности Подробности Категория: Устройство автомобиля ( В вопросах и ответах ) Опубликовано: 23.06.2014 09:58 Автор: Administrator Просмотров: 4692

Какие приборы относятся к контрольно-измерительным?

К контрольно-измерительным приборам относятся: указатели давления масла в системе смазки и температуры охлаждающей жидкости двигателя, уровня топлива в топливном баке; амперметр; спидометр; тахометр.

Как устроен и работает указатель давления масла?

Магнитоэлектрический указатель давления масла логометрического типа (рис.112) состоит из реостатного датчика 1, расположенного на масляном фильтре и соединенного с масляной магистралью двигателя, и приемника (логометра) 8, установленного на щитке приборов. Между корпусом датчика и его крышкой зажата гофрированная диафрагма 2, с которой соединен ползун реостата 3. Реостат одним концом соединен с «массой». С увеличением давления в системе смазки двигателя диафрагма прогибается и перемешается ползун в сторону уменьшения сопротивления реостата, а в случае уменьшения давления она выпрямляется и перемещает его в сторону увеличения сопротивления. Корпус логометра представляет собой магнитный экран, в котором расположены неподвижные обмотки 7, 10 и 11, намотанные на капроновые колодки под углом 90° относительно друг друга и включенные в две параллельные ветви. На ось алюминиевой стрелки 9 установлен постоянный магнит 6, изготовленный в виде диска, который взаимодействует при выключении указателя с неподвижным постоянным магнитом 5 и тем самым удерживает стрелку в исходном положении. После включения он взаимодействует с равнодействующим магнитным потоком обмоток и поворачивается вместе с ней по часовой стрелке. При включенном включателе 13 по обмоткам 7, 10 и 11 пойдут токи в направлениях, указанных стрелками. Величины токов в обмотках и созданных ими магнитных потоков зависит от положения ползуна реостата датчика, т. е. от давления масла в системе смазки.

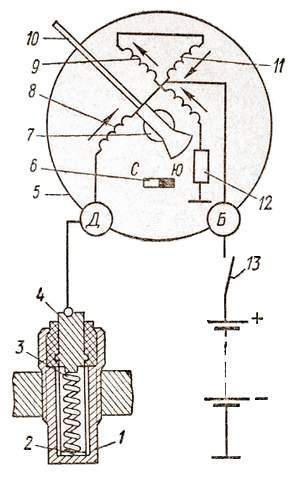

Рис.112. Указатель давления масла.

Если давления масла нет, то в результате увеличения сопротивления реостата до максимальной величины сила тока в обмотке 7 увеличится до наибольшего, а в обмотках 10 и 11, наоборот, уменьшится до наименьшего значения. В этом случае магнитные потоки обмоток 10 и 11 уменьшаются настолько, что дисковый магнит и связанная с ним стрелка логометра под действием магнитного потока обмотки 7 устанавливаются в нулевое положение. По мере увеличения давления масла сопротивление реостата уменьшается, что вызовет уменьшение силы тока в обмотке 7 и увеличение его в обмотках 10 и 11. Так как магнитные потоки обмоток 7 и 11 при этом вычитаются, а их магнитные потоки и магнитный поток обмотки 10 взаимодействуют под углом 90° относительно друг друга, то направление и величина равнодействующего магнитного потока изменяются так, что магнит и стрелка отклоняются в сторону больших давлении масла на шкале. Для уменьшения влияния температуры на точность показания прибора в него включено термокомпенсационное сопротивление 4. Для предохранения прибора от перегорания в случае короткого замыкания в цепь включен предохранитель 12.

Как устроен и работает указатель температуры охлаждающей жидкости?

Магнитоэлектрический указатель температуры охлаждающей жидкости в двигателе (рис.113) состоит из датчика, ввернутого в головку блока цилиндров, и приемника (логометра) 5, установленного на щитке приборов автомобиля. В корпусе датчика 1 установлен термистор 2, изготовленный из окиси меди и марганца. Термистор является полупроводником, сопротивление которого изменяется в зависимости от температуры (уменьшается при нагревании и увеличивается при охлаждении). С одной стороны термистор соединен с корпусом датчика («массой» автомобиля), а с другой – через пружину 3 с изолированным от корпуса зажимом 4 датчика. Внутри магнитного экрана 5 логометра имеются неподвижные обмотки 8, 9, 11, намотанные на капроновые колодки под углом 90° относительно друг друга и включенные в две параллельные ветви. Одну ветвь составляют обмотка 8 и термистор, другую – обмотки 9 и 11, резистор 12 температурной компенсации. Резистор изготовлен из константановой проволоки и служит для поддержания постоянства сопротивления этой ветви при изменении температуры обмотки. На оси алюминиевой стрелки 10 смонтирован постоянный магнит 7, изготовленный в виде диска, который взаимодействует при включении указателя с неподвижным магнитом 6 и таким путем удерживает стрелку на нулевом делении шкалы. С включением указателя он взаимодействует с равнодействующим потоком обмоток и поворачивается вместе со стрелкой по часовой стрелке. Магнитные потоки, создаваемые обмотками 8 и 11, направлены навстречу друг другу, т. е. вычитаются, а магнитный поток обмотки 9 действует под углом 90° к их равнодействующему магнитному потоку. При включении включателя 13 по параллельным ветвям логометра текут токи, направления которых показаны стрелками. Так как сила тока в обмотках 9 и 11 не изменяется, то созданные ими магнитные потоки остаются постоянными. Сила тока в обмотке 8, наоборот, зависит от температуры термистора (охлаждающей жидкости). Поэтому равнодействующий магнитный поток обмоток 8 и 11 зависит от силы тока в обмотке 8. В случае уменьшения температуры, например до 40°С, из-за резкого увеличения сопротивления термистора ток в обмотке 8 и созданный им магнитный поток настолько уменьшаются, что магнитный диск 7 поворачивается практически под действием равнодействующего магнитного потока обмоток 9 и 11, вследствие чего стрелка устанавливается против деления с цифрой 40 на шкале логометра. При температуре 80°С магнитные потоки обмоток 8 и 11 взаимно компенсируются и магнит 7 поворачивается в том же направлении под действием магнитного потока обмотки 9, а стрелка устанавливается против деления с цифрой 80 на шкале. В случае повышения температуры, например до 110°С, из-за резкого уменьшения сопротивления термистора ток в обмотке 8 и созданный им магнитный поток также резко увеличиваются, равнодействующий магнитный поток обмоток 8 и 11 изменяет свое направление, магнит 7 поворачивается в том же направлении под действием равнодействующего магнитного потока трех обмоток, а стрелка устанавливается против деления с цифрой 110 на шкале.

Рис.113. Указатель температуры охлаждающей жидкости.

Как устроен и работает указатель уровня топлива?

Указатель уровня топлива в топливном баке (рис.114) состоит из реостатного датчика, установленного на верхней стенке топливного бака, и указателя (логометра), смонтированного на щитке приборов автомобиля. В корпусе указателя находятся катушки, геометрические оси которых расположены под углом 90° друг к другу. Стрелка 7 жестко закреплена на общей оси с постоянным магнитом 5, изготовленным в виде диска. Обмотки б и 9 имеют взаимно противоположное направление витков, на другой катушке обмотка 8 через резистор 10 соединена с «массой» автомобиля. В корпусе датчика имеется проволочный реостат 2, по которому перемещается ползунок 3, соединенный с поплавком 1, плавающим на поверхности топлива. Ползунок 3 и реостат 2 одним концом соединены с «массой» автомобиля, что исключает их искрение. Датчик и указатель питаются током от аккумуляторной батареи 13 через выключатель 12 и предохранитель 11.

Читайте также:  Как отрегулировать сцепление на ваз 2107 карбюратор

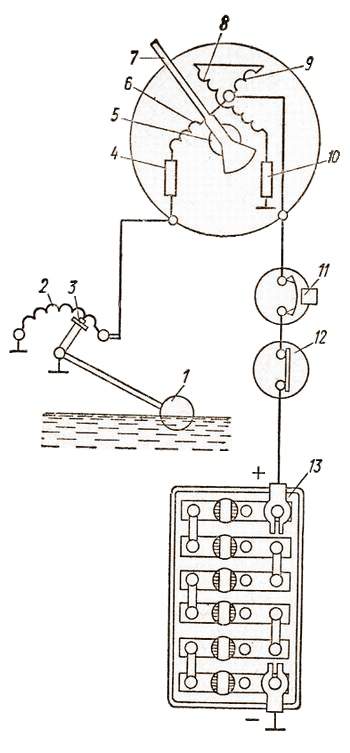

Рис.114. Указатель уровня топлива в топливном баке.

При включенном включателе ток поступает через указатель по двум параллельным цепям: в одну из них входят обмотка 6, резистор 4 и реостат 2 датчика; в другую – обмотки 9 и 8 и резистор 10. Ток, проходя по катушкам, создает два взаимно перпендикулярных магнитных потока, образующих результирующий поток, который определяет положение постоянного магнита 5, а с ним и стрелки 7 указателя. Когда бак полный, реостат полностью введен в цепь, поэтому через обмотку 6 проходит ток малой силы и магнитное поле катушки с обмотками 6 и 9 определяется главным образом силой тока, проходящего через обмотку 9. В этом случае результирующий магнитный поток обеих катушек удерживает стрелку около деления П на шкале. Это означает, что бак полный.

По мере расхода топлива и понижения его уровня в топливном баке поплавок опускается, перемещая ползунок 3 по реостату 2 в сторону уменьшения сопротивления, Сила тока в обмотке 6 увеличивается, вследствие чего магнитный поток обмоток 6 и 9 ослабевает, тогда как магнитный поток обмотки 8 не изменяется. При этом результирующий поток обмоток отклоняет стрелку в направлении нулевого деления шкалы и это будет тем больше, чем ниже уровень топлива в топливном баке. Шкала прибора проградуирована в долях вместимости топливного бака (0, ¼, ½, ¾, П).

Какое назначение амперметра, как он устроен и работает?

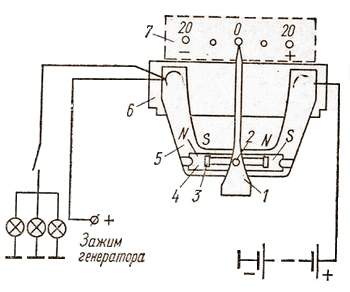

Амперметр (рис.115) включается в цепь электрооборудования последовательно и служит для измерения силы зарядного тока при работающем двигателе, поступающего от генератора к аккумуляторной батарее, и разрядного тока, отдаваемого батареей к потребителям, когда двигатель не работает. Амперметр состоит из корпуса, в котором имеется изоляционная пластина 6, шкала 7, латунная шина 5 с постоянным магнитом 4, стальной намагниченный якорек 3 и стрелка 1, закрепленные вместе на оси 2. Если в цепи, в которую включен амперметр, тока нет, то якорек 3 устанавливается вдоль магнита 4, а стрелка 1 – против нулевого деления шкалы. Как только в цепи пойдет ток, созданное им вокруг шины 5 магнитное поле, взаимодействуя с полем магнита, отклоняет якорь 3 и стрелку 1 вправо или влево в зависимости от направления тока. Отклонение ее к знаку «+» соответствует зарядке, к знаку «–» – разрядке батареи.

Что представляет собой спидометр?

Спидометр представляет собой комбинированный прибор, показывающий скорость движения автомобиля (км/ч) и пройденное расстояние (км).

Он состоит из двух механизмов, установленных в общем корпусе: указателя скорости (рис.116, а) и счетного узла – счетчика (рис.116, б). Работа скоростного узла (рис.116, а) основана на принципе магнитно-вихревого действия. Постоянный магнит 2, закрепленный на приводном валу 1 и приводимый во вращение с помощью троса от ведомого вала коробки передач, намагничен так, что его полюса располагаются по периферии диска. На оси 6, свободно вращающейся на двух скользящих подшипниках, закреплена картушка 3, изготовленная из алюминия (материал; что не намагничивается>. Картушка охватывает магнит с небольшим зазором, но не соприкасается с ним. При таком расположении магнита и картушки бо́льшая часть силовых линий магнита пронизывает картушку. Над ней также с зазором установлен экран 4, изготовленный из магнитномягкого материала, концентрирующего магнитное поле в рабочем направлении. Во время вращения вала 1 поле магнита наводит в картушке местные вихревые токи, создающие в свою очередь магнитное поле картушки. Взаимодействие поля магнита и поля картушки вызывает крутящий момент, стремящийся повернуть картушку в направлении вращения магнита. Величина этого момента пропорциональна частоте вращения магнита. Повороту оси картушки препятствует спиральная пружина 5, закручивающаяся с увеличением тягового момента и создающая противодействующий момент, величина которого пропорциональна углу поворота. При постоянной частоте вращения магнита картушка, повернувшись на определенный угол, остановится в положении, когда момент взаимодействия магнитных полей станет равным противодействующему моменту волоска 5. Угол поворота картушки 3 и стрелки 8 прямо пропорционален частоте вращения магнита, поэтому шкала 7 градуирована равномерно.

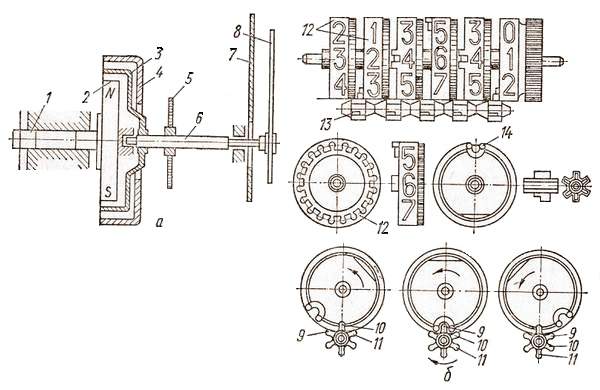

Рис.116. Спидометр:
а – скоростной узел; б – счетный узел.

Счетный узел (рис.116, б) приводится в действие однозаходным червяком, закрепленным на валу. Счетный барабан 12 со стороны привода имеет 20 зубьев, расположенных по периферии, а с другой стороны – два зубца 14 и впадину между ними. Грибка 13 имеет шесть зубьев, зацепляющихся с барабанчиками, причем на той стороне грибки, которая соединяется с двузуб кой барабанчика, три зубца 10 из шести укорочены через один, остальные зубцы 9 и 11 длинные. Барабанчики и трибки свободно посажены на своих осях, а крайний правый барабанчик (начальный) связан с входным валиком спидометра.

При вращении начального барабанчика его двузубка подходит к укороченному зубцу 10 трибки, поворачивает ее на 1/3 оборота и продолжает вращаться. В этом случае трибка повернет последующий барабанчик на два зубца, т. е. на 1/10 часть своего оборота. Пока двузубка начального барабанчика совершает полный оборот, грибка не может вращаться, так как два ее длинных зубца скользят по цилиндрической части барабанчика, где нет впадин. Такая конструкция обеспечивает поворот каждого последующего барабанчика на 1/10 часть оборота после того, как предыдущий сделает один полный оборот. Обычно на начальном барабанчике наносят красные цифры, показывающие пройденный путь в сотнях метров. Счетчик рассчитан на отсчет пройденного пути до 99999,9 км, после чего все цифры сбрасываются на нуль и начинается новый счет.

Крутящий момент к спидометру передается от ведомого вала коробки передач гибким валом, один конец которого соединяется со спидометром, другой – с винтовой шестерней ведомого вала коробки передач или раздаточной коробки. Гибкий вал состоит из троса с наконечниками, заключенного с зазором в гибкую оболочку с ниппелями, и гайками. Трос передает вращение, а оболочка укреплена неподвижно и защищает его от повреждений. Гибкий трос состоит из нескольких винтовых многозаходных пружин, навитых одна на другую в несколько слоев и имеющих общий внутренний сердечник из проволоки. Направления навивки слоев чередуются. В спидометре между приводным валом и начальным барабаном счетного узла применяют три понижающих ступени червячных передач с передаточным отношением 624.

Указатель уровня топлива в топливном баке предназначен для контроля за уровнем топлива. Указатель уровня топлива состоит из датчика и указателя. Датчик указателя уровня топлива находится на топливном баке и включает в себя ползунковый реостат и поплавок с рычагом. Ползунковый реостат находится снаружи топливного бака, а поплавок с рычагом — внутри. При уменьшении уровня топлива сопротивление, включаемое реостатом, уменьшается, а при увеличении увеличивается. Конструкция указателя уровня топлива аналогична указателю температуры охлаждающей жидкости.
Сила тока и магнитное поле левой катушки указателя зависят от положения ползунка реостата. При полном баке ползунок находится на краю реостата, при этом его обмотка включена.полностью, в результате этого сила тока в левой катушке будет небольшой. Результирующее магнитное поле повернет магнит со стрелкой на отметку «полный бак». При уменьшении уровня топлива сопротивление уменьшается. Сила тока в левой катушке начнет увеличиваться и под действием результирующего магнитного поля магнит со стрелкой начнет перемещаться в сторону нулевой отметки.
