Устройство спидометра ваз 2110

Решил поделится с аудиторией кое-какими соображениями и личным опытом диагностики и ремонта транспортных средств (кстати если кому-то нужно про диагностировать ДВС и его системы, или промыть форсунки-инжектор, то милости прошу в Москву тел. 8-968-933-79-07)

Датчик скорости (рис.1), используемый взамен тросика применяемого на классике, установлен на выходном валу привода спидометра, расположенного в коробке передач. Датчики скорости автомобилей ВАЗ 2110-2111 различаются по присоединительным разъёмам к колодке жгута. Квадратный разъём применяется в системах Bosh. Датчик с круглым разъёмом применяется в системах Январь 4 и GM. Принцип работы датчика основан на эффекте Холла. Датчик скорости шести импульсный, то есть выдает шесть импульсов за один оборот своей оси. Контроллер посылает на датчик скорости опорное напряжение 12В. При движении автомобиля датчик скорости выдает импульсные сигналы прямоугольной формы, нижний уровень которых должен быть не более 1В, а верхний уровень не менее 5В. Эти импульсы преобразуются электронной схемой спидометра в электрический ток, измеряемый магнитоэлектрическим прибором. Кроме того, электронная схема путем «подсчёта» поступающих импульсов обеспечивает работу счетчиков пройденного пути: итогового и суточного (датчик вырабатывает 6000 импульсов за 1км пути). Следует также отметить, что сигнал датчика скорости используется контроллером для определения порогов отключения подачи топлива (т.е. датчик скорости участвует в управлении работой системы впрыска).

Не работает спидометр, одометр, спидометр работает рывками или показывает не корректные значения (например, реальная скорость 60-80км/час – на спидометре 140-160км/час) – все это говорит о неисправностях датчика скорости, его привода или его электрической цепи. Выход из строя датчика приводит к незначительному ухудшению ездовых характеристик автомобиля (кроме контроллера GM, здесь при неисправном датчике двигатель глохнет при движении в режиме холостого хода).

При выборе нового датчика, предпочтение следует отдавать датчикам с обозначением контактов «-», «А», «+» (обозначение смотри внутри колодки датчика) вместо «1», «2», «3» (это может быть полезно при подключении нового датчика), а также датчикам с металлическим штоком (т.к. срок службы датчика с пластмассовым штоком не более 6мес.). При покупке проверьте датчик визуальным осмотром, проверьте вращение штока датчика и его люфт (он должен быть минимальным), а также наличие шайбы на штоке (рис.2).

Демонтаж старого датчика осуществляется по следующей схеме: отсоединяем минусовой разъем с аккумуляторной батареи, отсоединяем разъем проводов от датчика, отворачиваем его рукой или ключом на 22 (в зависимости от конструкции, может быть ключ на 21). Устанавливаем новый датчик скорости в обратной последовательности с моментом затяжки 8…10 Н∙м. Одной из проблем при установке нового датчика может быть обрыв его электрической цепи. Выход из этой проблемы прост по парно замеряем три провода от контролера мультиметром на постоянном напряжении при включенном зажигании автомобиля – по показаниям и щупам мультиметра определяем плюсовой и минусовой провод (если показания на мультиметре со знаком «-» значит перепутали полярность — перекидываем щупы теперь значения без знака), далее скручиваем провода и изолируем их (теперь понятно чем лучше датчик с обозначениями «-», «А», «+» ) или используем специальные зажимы (например, фирмы WAG, можно купить в гипермаркете Оби). Проверяем работу датчика скорости во время движения или вывесив передние колеса автомобиля.
при написании заметочки использовал книжечку
В.В. Литвиненко, А.П. Майструк Автомобильные датчики, реле и переключатели. Краткий справочник. – М.: ЗАО «КЖИ «За Рулем», 2004

Спидометр устанавливается на любом современном автомобиле, он может быть различного типа – жидкокристаллический, стрелочный, индикаторный. Если прибор перестает работать, водителю становится труднее ориентироваться по скорости, легче нарушить скоростной режим. Виды спидометров ВАЗ-2110

На автомобиль ВАЗ-2110 спидометры бывают с электронным и механическим приводом, приборы второго типа устанавливались на машинах первых годов выпуска с карбюраторными двигателями (8 клапанов). Позднее на «десятке» стали применяться электронные спидометры, крутящий момент с коробки передач на приборную панель в них передается через датчик скорости.

Почему не работает спидометр на ВАЗ 2110 инжектор

Все приборы на вазовской десятке, показывающие скорость движения автомобиля, стрелочные, и признаки неисправного состояния определяются по отклонениям от нормы стрелки спидометра. Если спидометр неисправен, стрелка при движении автомобиля:

• не отклоняется от нуля, то есть, совсем не показывает скорость;
• зависла в одном положении, не двигается ни в одну сторону;
• скачет, резко меняя показания, при этом показываемая скорость не соответствует действительности.

Есть и другие признаки неисправного состояния спидометра, например, на холодном моторе прибор работает, и его показания соответствуют норме. По мере полного прогрева двигателя стрелка замирает и перестает двигаться.

Основная причина, из-за чего не работает спидометр на ВАЗ-2110 инжектор – загрязнение (замасливание) датчика скорости (ДС), особенно часто происходит отказ, если на ДС попадает масло с коробки передач или двигателя (например, присутствует течь с клапанной крышки ДВС). Также есть и другие причины:

• вышел из строя сам спидометр;
• сломался датчик скорости (эта деталь на машинах производства АвтоВАЗ не отличается высокой надежностью);
• отсутствует нормальный контакт в штекере ДС или произошел обрыв (замыкание) проводов;
• сломались шестеренки привода спидометра, установленные в коробке передач.

Проверка работоспособности спидометра 2110

Прежде чем начать что-либо менять, необходимо выяснить, по какой причине прибор не показывает скорость. В первую очередь начинают проверку с датчика скорости, так как чаще всего все отказы в работе связаны именно с ним. Осматриваем ДС на предмет его загрязнения, смотрим, нет ли обрыва в проводах.

Если неисправна электрическая часть датчика, загорается лампа Check Engine на панели приборов. Во время проведения компьютерной диагностики при неисправном датчике на сканере высвечивается код ошибки Р-0501, Р-0501 или Р-0503. Еще ошибку определяет бортовой компьютер, установленный на автомобиле.

Есть также другие признаки неисправного ДС:

• на холостом ходу ДВС работает неустойчиво, также мотор может глохнуть на малых оборотах;
• возрос расход топлива.

Проверить электрическую схему от ДС до спидометра на автомобиле ВАЗ-2110 инжектор достаточно сложно, поэтому здесь лучше прибегнуть к помощи специалистов.

Еще могут поломаться шестеренки привода ДС, находящиеся в коробке передач. Сам привод проверить просто – нужно открутить два болта его крепления 10-м ключом, произвести визуальный осмотр этого механизма.

Если на пластмассовой шестерне есть обломанные зубья, велика вероятность, что в коробке передач у шестеренки также имеются сломы. Для замены ведущей шестерни придется снимать и разбирать КПП.

Неисправности спидометра ВАЗ 2110 карбюратор

На автомобилях 2110 первых выпусков с карбюратором стрелка спидометра приводится в движение от коробки передач механическим тросиком, и определить причину неисправности здесь значительно проще, чем в электронной схеме. Проверить исправность троса спидометра (ТС) просто: его необходимо отсоединить от КПП – если на его конце четырехгранник целый, значит, в этом соединении все в порядке.

Дальше беремся пальцами за кончик троса и пробуем его крутить, при отсутствии обрывов тросика стрелка спидометра должна начать двигаться (подниматься). Если ТС вращается пальцами слишком свободно, вероятнее всего, трос оборван. Чтобы проверить сам механический спидометр «десятки», необходимо снимать комбинацию приборов.

Замена спидометра ВАЗ 2110

На ВАЗ-2110 с инжектором отдельно прибор, показывающий скорость автомобиля, не продается, и комбинация приборов на 2110-11-12 меняется в сборе. Если выяснилось, что причина неисправности кроется в приборном щитке, его необходимо поменять. Снимаем комбинация приборов (старого образца) следующим образом:

• по разные стороны от руля снизу отворачиваем два винта пластмассовой рамки;
• откручиваем два верхних шурупа пластмассовой окантовки, всего рамка крепится на 4 саморезах,
• подав накладку вперед, отсоединяем от нее все штекеры;
• откручиваем винты крепления щитка приборов, они расположены по бокам комбинации;
• сдергиваем щиток приборов с верхних защелок и подвигаем его в сторону руля;
• сзади комбинации приборов отсоединяем два штекера;
• вынимаем приборную доску, теперь осталось установить новую деталь, произвести сборку в обратном порядке.

Замена датчика скорости ВАЗ 2110

Основная причина неполадок спидометра – отказ датчика скорости, и если ДС неисправен, его необходимо поменять. На «десятке» ВАЗ заменить датчик несложно, практически любой водитель эту работу может выполнить самостоятельно. Особенно просто производится операция на машине с 8-клапанным двигателем. Приступаем к замене:

• ставим автомобиль на ровной горизонтальной плоскости, без ямы или автоподъемника здесь можно обойтись;
• находим датчик – он располагается сверху на корпусе коробки передач, неподалеку от масляного щупа;

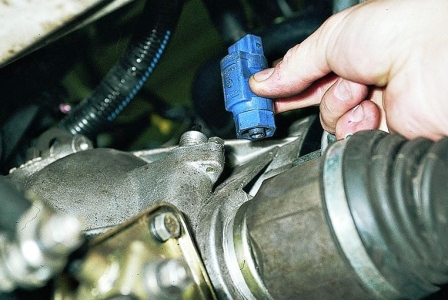

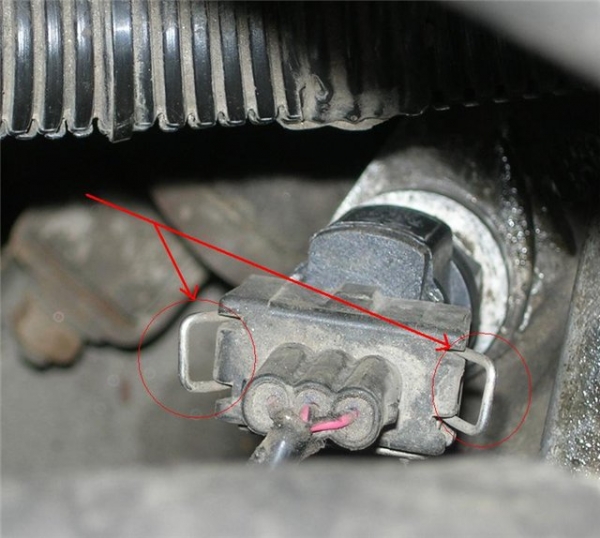

• чтобы отсоединить штекер от датчика, надавливаем на скобу фиксатора;
• ключом на 22 против часовой стрелки отворачиваем сам датчик, часто ДС отворачивается усилием руки;
• устанавливая новую деталь, применяем усилие руки, заворачивать ДС ключом не рекомендуется, можно поломать деталь или сорвать резьбу.

При установке ставим на место разъем, он должен установиться на место со щелчком, на этом работу можно считать законченной. При достаточной сноровке такая операция выполняется за 5-10 минут.

Нередко автовладельцы встречаются с проблемой, когда после замены датчика стрелка спидометра начинает «врать» – показывать не ту скорость. Следует учесть, что для ВАЗ «десятки» разработаны несколько типов ДС, и они имеют разные каталожные номера. При покупке следует обратить внимание на номер вышедшего из строя датчика, и приобретать необходимо новую деталь только с такой же маркировкой.

Некоторые рекомендации

1. Поиск причины неработоспособности спидометра следует начинать с внешнего осмотра ДС и проводов, идущих к нему. Провода нередко рвутся в непосредственной близости от штекера.
2. Если датчик скорости покрыт слоем грязи или замаслен, необходимо его снять, протереть, установить на место и еще раз проверить показания спидометра. Возможно, после этого стрелка прибора опять начнет нормально показывать скорость.
3. Если разобраться с неисправностью самостоятельно не удается, следует обратиться в автосервис к электрику.

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

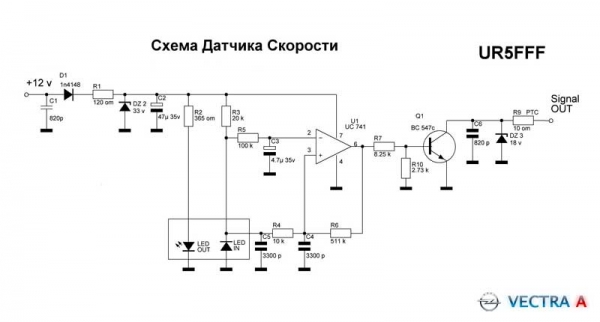

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

»

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

• Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;

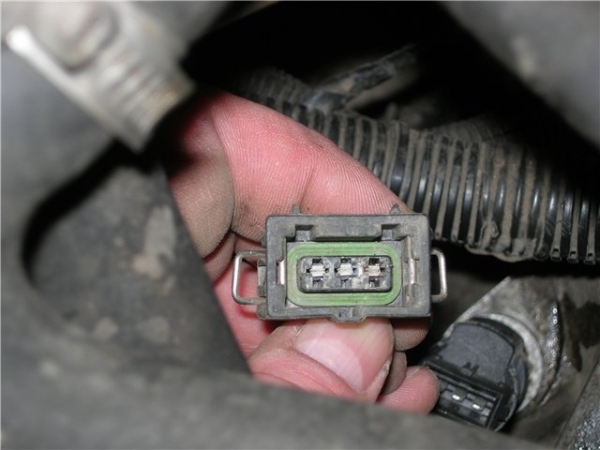

• Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
• Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
• Параллельно советуем проверить проводку;
• Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
• Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
• Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
• Сборка выполняется в обратной последовательности;
• Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

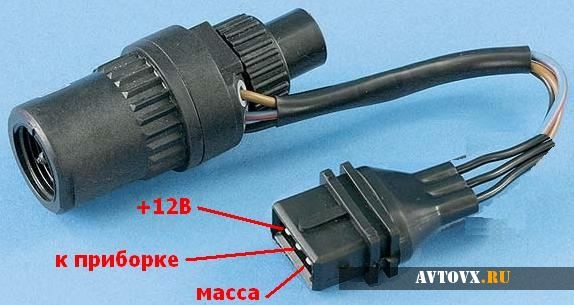

• 1 соответствует «+»;
• 2 обозначает выход сигнала;
• 3 — это «-«.

>
